【壓縮機網】傳統的空壓機變頻驅動系統一般由變頻器、PLC控制器、操作面板、變壓器、控制開關和接觸器等構成，在安裝及維護時存在著以下弊端：控制回路接線復雜，安裝費時費力，出現故障也不方便查找原因，而且控制柜的整體美觀性不足。本文將具體介紹H130空壓機專用變頻器和普樂特控制器組成的控制系統在浙江某永磁同步空壓機上的應用。H130系列變頻器是基于小功率、小體積市場的需求而推出的產品，秉承一個易用好用專用多用的原則，可廣泛用于木工機械，風機水泵，食品灌溉，陶瓷機械，紡織機械等設備。

　　富凌H130永磁同步空壓機系統的特點

　　H130空壓機專用變頻器是在富凌H1變頻器產品平臺上開發的一款專用產品，與普通異步變頻空壓機競爭產品相比，具有以下產品功能優勢：

• 　　永磁電機與壓縮機主機采用內嵌式一體軸直連結構，結構更加緊湊，傳動效率100%；

• 　　沒有電機軸承：帶有永磁體的轉子直接安裝在陽轉子的伸出軸上。這種結構無需使用軸承，從而消除了電機軸承故障點；

• 　　電機體積小，一般約為普通調頻電機尺寸1/3，便于拆裝；

• 　　電機轉速低時，永磁電機仍能保持很高的電機效率，與普通調頻主機相比，節能性能更優越；

• 　　 永磁同步電動機采用高性能釹鐵硼永磁體，120℃不失磁，定子線圈采用變頻器專用耐電暈漆包線，絕緣性能卓越，使用壽命更長；

• 　　同步電動機響應速度快，在排氣響應度上表現卓越。

　　H1變頻器與某公司空壓機實例應用

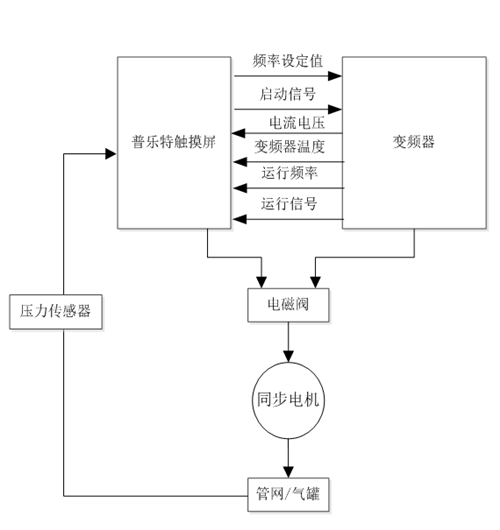

　　1.空壓機應用系統框圖

　　空壓機應用系統框圖

　　2.H130變頻器電氣接線

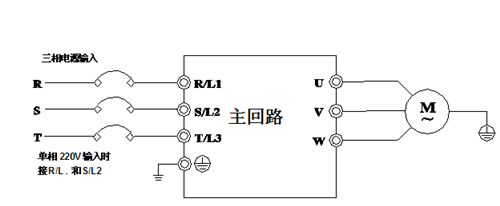

　　主線路接線

　　

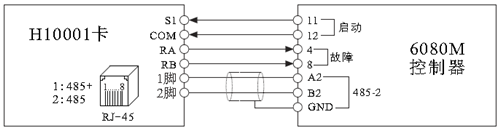

　　面板端子接線

　　功能說明

• 　　主機的啟停由端子S1控制；

• 　   變頻器故障信號RA,RB接到6080M控制器，作為故障停機信號；

• 　　H130和6080M通過485通訊控制，實現對變頻器的頻率設定，及變頻器輸出頻率、輸出電流、輸出電壓、輸出功率等數據在6080M控制器上顯示；

• 　　空壓機溫度信號、壓力信號、電磁閥信號、急停信號等接到6080M控制器，實現壓力閉環，油溫風機等控制。

　　系統調試步驟

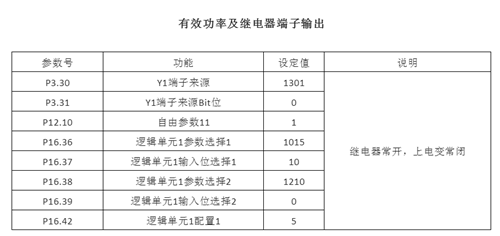

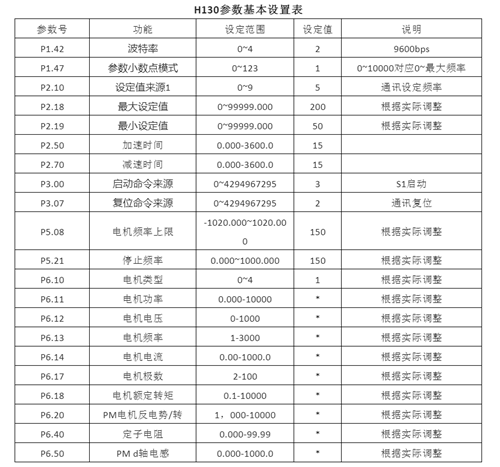

1. H130變頻器參數設置






　　2.6080M控制器相關設置

　　

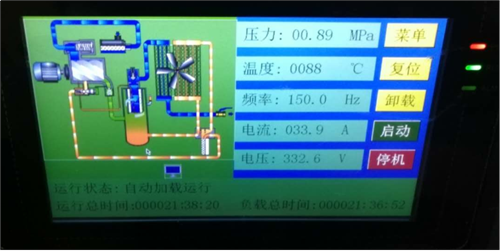

　　主界面

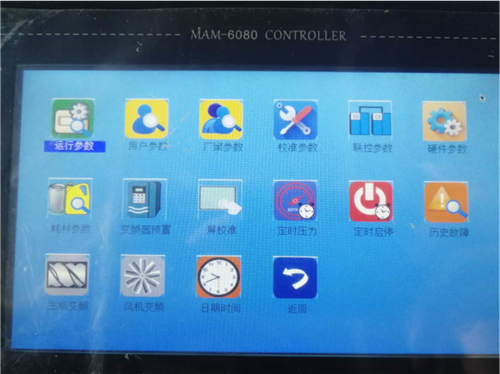

　　設置菜單界面

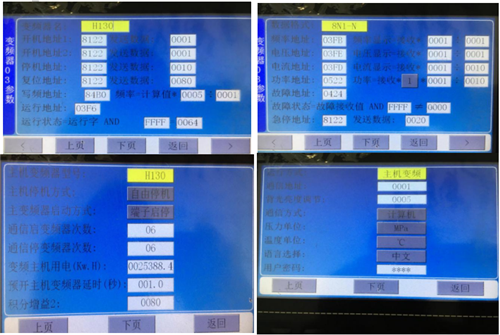

　　主要設置變頻器預置畫面，用戶參數畫面，主機變頻畫面，各畫面設置如下：

　　3.確定相序

　　相序確定。確定風機方向，如風機反相，請更改風機輸出接線，確保風機轉向正確；點動運行主電機，查看方向是否正確，如不正確，調整主機變頻輸出接線。

　　4.試運行

　　試運行：按下6080M控制器啟動鍵，正常帶載運行，查看整機是否穩定。

　　五、現場照片

　　富凌H130空壓機專用變頻器在永磁同步空壓機上的成功應用，提供了更高性價比的空壓機變頻系統方案，精簡的控制接線減少了空壓機故障點，使螺桿空壓機的安裝和維護變得輕松快捷。在進一步追求高效節能的需求下，同步電機在空壓機系統上的應用正在迅速發展，富凌H130空壓機變頻專用變頻器以其強大的驅動能力和完善的控制必將引領空壓機行業發展。
