【壓縮機網】一系統說明
變頻空壓機與工頻空壓機聯動控制，應用于一臺變頻帶機與多臺工頻空壓機組成一個供氣網絡，給同一個氣罐供氣的場所。變頻空壓機作為主機，控制網絡中空壓機工作，網絡中最多允許16臺空壓機聯控運行。1號機設為主機，其余空壓機設為從機，主機中設定聯機控制加載壓力、卸載壓力、聯機臺數、聯機控制延時時間及主機的變頻工作壓力。
主機啟動后，自動進入聯動控制模式。比較供氣壓力與設定聯機控制壓力，調節主機運行頻率或選取網絡中空壓機發送控制命令，控制網絡中空壓機的啟動、停機、自動穩定供氣壓力、平衡網絡中各從機運行時間。變頻空壓機與工頻空壓機聯動運行,能避免網絡中空壓機的頻繁啟停、損壞設備及減少對電網沖擊，達到節能效果。
二主要特點
變頻空壓機作為主機，啟動網絡，用戶只需開啟變頻機。
聯控過程中，壓力不夠時，變頻主機優先起動，其余從機按運行時間優先級起動（累計運行時間短的空壓機優先起動）。
當主機壓力在聯控壓力上下限之間時，主機根據壓力與變頻工作壓力比較，調節運行頻率，維持壓力穩定。
當壓力高于主機變頻工作壓力時，主機首先降低頻率運行。若壓力還上升，達到聯動壓力上限時，主機控制網絡中從機卸載或停機，主機按最低頻率運行，不會停機。
當網絡中所有從機都卸載或停機運行時，主機處于變頻運行狀態，壓力達到主機供氣卸載壓力，主機卸載運行。只有當主機卸載運行時間達到空車過久停機時間時，主機才會空久停機。
主機空久停機后，當壓力低于聯動壓力下限時，主機優先起動。
三系統設置

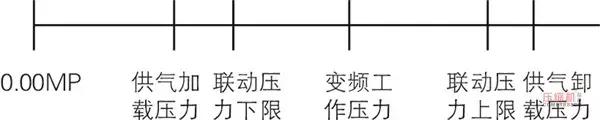

1、主機設置：在設備已停止?fàn)顟B(tài)下,進入用戶參數。找到通信方式選項,設置為：聯動。通信編碼設為：0001，聯動狀態設為：主機，聯動機數、聯動壓力下限、聯動壓力上限、聯動延時時間根據用戶實際情況設定。注意（聯動壓力下限與聯動壓力上限值應在單機的供氣加載壓力與單機的供氣卸載壓力值之間）變頻工作壓力選項在用戶參數→壓力、溫度預置內設定，變頻工作壓力值應設置在聯動壓力上限值及聯動壓力下限值范圍內。（具體關系見下圖）
2、從機設置：在設備已停止?fàn)顟B(tài)下,進入用戶參數。找到通信方式選項,設置為：聯動。通信編碼設為：0002-0016(從機地址從0002-0016順序編號,同一網絡不允許有相同地址) ,聯動狀態設為：從機、從機的供氣加載壓力與供氣卸載壓力值，和主機的供氣加載壓力與供氣卸載壓力設為一致。
四網絡連接

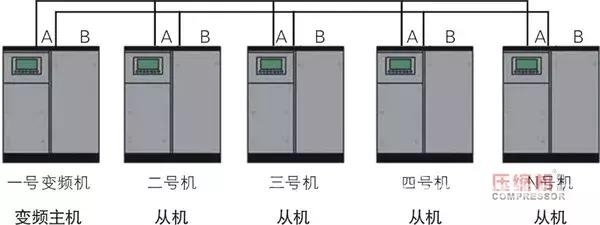

聯動控制網絡需采用屏蔽效果好的通信線將網絡中空壓機控制器的通信端口A、B并聯起來，布線過程中宜盡量避免強電干擾,信號線與電源線分走不同管道。網絡結構示意圖如下圖所示：
五運行聯動控制
用戶確認設定好網絡中各空壓機的聯動控制參數，連接好通信線后，起動主機，系統自動進入聯動控制狀態。主機將根據用戶設定的變頻工作壓力以及聯動參數，自動調節工作頻率,以及發送控制命令，控制網絡中從機啟停、加卸載、輪休等。停止聯動控制時用戶按下主機停機按鈕，停止聯動控制。網絡停止后，從機停機需人工按停機按鈕停機。
六舉例說明
例1：現有一個用戶有四臺空壓機 (一臺變頻機,三臺工頻機) 給同一個氣罐供氣，希望氣罐壓力維持在0.6MPa至0.85MPa之間。聯動設置步驟如下：
1、分別調試每臺空壓機使其能正常運行。在空壓機控制面板顯示設備已停止?fàn)顟B(tài)下進入用戶參數項,選擇壓力、溫度預置。進入壓力、溫度預置界面，分別設置壓力上限和壓力下限。本例中我們將壓力上限為0.85MPa。壓力下限設為0.6MPa。將編碼為0001的變頻機的變頻工作壓力設置為0.72MPa。實際應用中根據用戶所選機型，以及用氣量設置有所不同。
2、進入用戶參數選項。選擇操作方式預置，進入操作方式設置界面，將每臺空壓機的通信方式都設置聯動。將變頻空壓機的通信編碼設置為0001，其余機器按0002、0003、0004順序編號。選取通信編碼設為0001的變頻空壓機，進入聯動參數設置界面，聯動狀態設為主機，聯動壓力上限設為0.82MPa，聯動壓力下限設為0.63MPa，輪換時間設為2小時，聯動機數設為0004，完成主機的設置。分別進入通信編碼為0002、0003、0004的空壓機的聯動參數設置界面，設置聯動狀態為從機，完成從機的設置。然后將所有控制器的電斷掉幾秒鐘，然后再上電。
3、根據空壓機位置，準備四條屏蔽效果好的通信線。分別將四臺空壓機的顯示面板后標號為A和B的端子并聯起來。完成網絡安裝設置。
4、啟動通信編碼為0001的主機，系統自動進入聯動運行狀態。主機將根據自身供氣壓力和主機的變頻工作壓力以及聯動壓力上限和聯動壓力下限比較。當壓力在聯控壓力范圍之間時,變頻運行,維持壓力穩定；當壓力達到聯控壓力上限或下限時,選取網絡中空壓機發送控制命令，從而維持氣罐中壓力穩定。聯動控制不會停變頻主機,只有當變頻主機的壓力高于自身壓力上限時,變頻主機自動卸載運行,當主機壓力低于聯控壓力下限時,變頻機首先啟動。
5、停止網絡：用戶按下主機的停機按鈕，主機停止，主機將不會再對網絡中下位機發送控制命令。
七注意事項
為了防止網絡中下位機不受主機聯動控制，網絡中每臺空壓機的用戶參數中的壓力上限要比通信編碼為0001的主機聯動參數中聯動壓力上限大，壓力下限要比聯動壓力下限小。
變頻機為主機,通信編碼為0001,網絡中只允許有一臺主機。網絡中其余空壓機機順序編號，網絡中不允許有通信編碼相同的機器。
控制器每次重新設置了通信方式后，都要斷電重新復位。
用戶需要開始聯動控制，只需選擇主機，按下開機按鈕，整個網絡進入聯動控制狀態，網絡中空壓機受主機控制。
用戶需要停止網絡運行時，按下主機的停機鍵。主機停止，主機不再對網絡中空壓機發送控制命令。主機停機后用戶可單獨對從機手動開機、關機、加載及卸載等控制。
當網絡進入了聯動控制狀態，主機掉電，聯動控制停止，再次來電后，不會自動進入聯動控制，需要人工按下主機的開機鍵，才能進入聯動控制。
若從機掉電后，再次來電，但主機未掉電，處于聯動控制狀態，則從機會自動加入聯動網絡，主機會根據壓力控制掉電后再次來電的從機。
網絡中空壓機發生故障，顯示面板會有報警聲發出，用戶排除故障后，需要按住顯示面板復位按鍵，持續按住5秒以上，直到報警聲消除。
八部分名詞解釋
聯動機數：在編號為0001的主機聯動參數中設定，最大值為0016，即網絡中所有空壓機的臺數。
聯動延時：聯動控制中主機發送了控制命令后至少等待一段時間再對網絡中空壓機發送控制命令：(例：若主機發送了開機或加載命令。氣罐壓力不會在很短時間內上去。主機需延時一段時間（即此處所設定的聯動延時時間）后將供氣壓力與聯動壓力下限比較，若小于聯動壓力下限再對網絡中下一臺空壓機發開機或加載命令，避免網絡中空壓機頻繁啟停)。
主機：通信編號為0001,聯動參數中，聯動狀態設為主機的空壓機。網絡中只允許有一臺空壓機為主機。主機需設聯動機數，聯動壓力上限，聯動壓力下限。聯動延時等參數。
從機：通信編碼為0002-0016。聯動參數中需設置聯動狀態為從機的空壓機。網絡中不允許有通信編碼相同的從機。
聯動壓力下限：在主機的聯動參數中設置，聯動控制中，當主機的供氣壓力小于此值時，若網絡中還有處于空載或停機狀態的空壓機，主機將選取一臺對其發加載或開機命令。
聯動壓力下限：在主機的聯動參數中設置，聯動控制中，當主機供氣壓力大于此值時，若網絡中還有處于加載運行的空壓機，主機將選取一臺發送空載命令。
變頻工作壓力：變頻主機壓力達到此處設定值時,開始變頻工作。
九特別注意
控制器重新設置了通訊參數后，都需要斷電復位。聯動控制中起動網絡，只需要啟動主機。從機的起動、停機受主機控制，主機掉電后，再來電不會自動進入聯動控制，需要人工按起動鍵，起動網絡。若從機掉電再來電，但主機沒掉電，則從機自動加入網絡，受主機控制，可能會由主機起動。
停止網絡需要按主機的停機按鍵，按下主機的停機按鍵后，主機不再對從機發送控制命令。當網絡中正在運行的空壓機發生了故障停車，而有空壓機處于停機狀態，但主機的供氣壓力大于主機聯動參數中的壓力下限，處于停機的空壓機將不會起動，直到主機的供氣壓力低于主機聯動參數中的壓力下限時，主機將給處于停機狀態的空壓機發送開機控制，從而使壓力維持在用戶設定的范圍內。
