【壓縮機網】一、測試依據



　?。?）GB/T 13462-2008



　　《電力變壓器經濟運行》



　?。?）GB 20052-2013



　　《三相配電變壓器能效限定值及能效等級》



　?。?）GB/T 16664-1996



　　《企業供配電系統節能監測方法》



　　（4）GB/T 12325-2008



　　《電能質量供電電壓偏差》



　?。?）GB/T 14549-1993



　　《電能質量公用電網諧波》

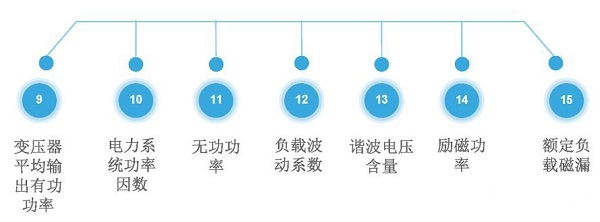

　　二、測試內容

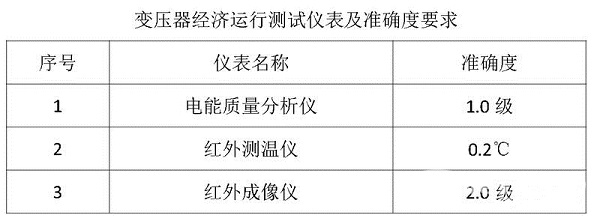

　　三、測試儀表

　　四、測試準備及數據采集

01  收集企業電力系統圖，了解其供電方式、各供電主干回路走向、負荷大小、斷路器位置、主要設備計量儀表、變壓器參數等。



　　02   測試時，應在生產實際工況下運行，主要用電設備全部投入，狀態能代表企業全年用電平均水平，變壓器及用電系統設備無故障，系統電壓、電流、功率因數等處于正常狀態。



　　03   收集記錄變壓器日常運行參數、典型代表日負荷，為變壓器經濟運行提供數據。收集其他電力設施運行記錄。



　　04   日均負荷測試期為一個代表日（24小時），測試數據每小時準點記錄一次。變壓器其他參數測試每15min采集一次數據，不少于4次，取平均值計算結果。



　　05   測試時，了解供電負荷增減變化，與測試參數進行對比。

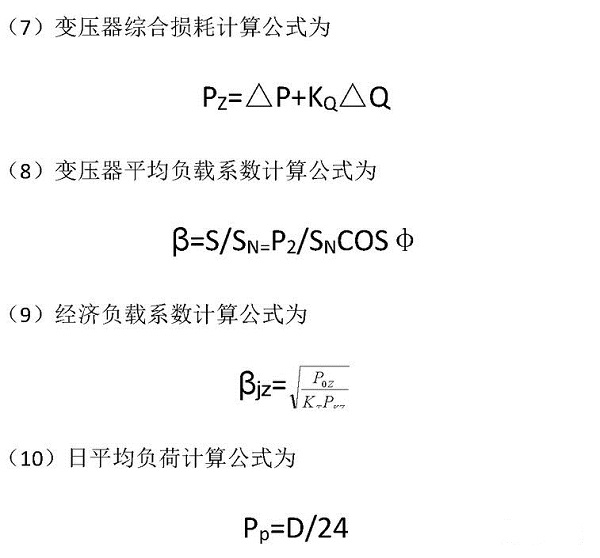

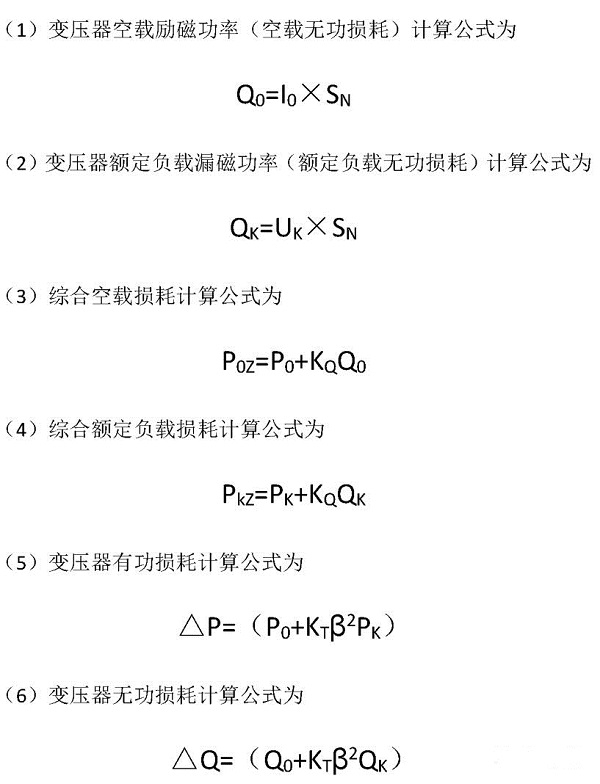

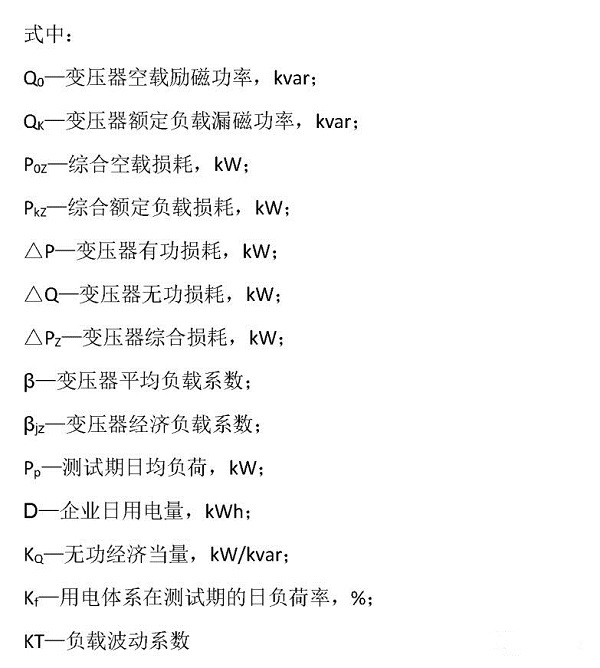

　　五、變壓器參數計算



　　（11）當變壓器鏈接系統的電阻R值無法取得，即不能進行無功經濟當量KQ計算時，可按變壓器在電網中的受電位置及功率因數查表查取無功經濟當量KQ值。



　　六、變壓器經濟運行測試要點



　　01  因在變壓器供電線路主干測試，測試儀表量程范圍應在容許范圍內。



　　02  日均負荷應選取代表日工況數據，測試晝夜間需準確記錄數據。若采用智能電表，需保持測試儀連續供電，電池電量保持在充足狀態。



　　03  通過對變壓器及主干回路采用紅外成像儀、紅外溫度計測量，判斷其是否在安全狀態下運行。



　　04  測試時，需遵守《電力安全工作規程》



　　1）GB 26859-2011



　　《電力安全工作規程 電力線路部分》



　　2）GB 26860-2011



　　《電力安全工作規程 發電廠和變電站電氣部分》



　　3）GB 26861-2011



　　《電力安全工作規程 高壓試驗室部分》

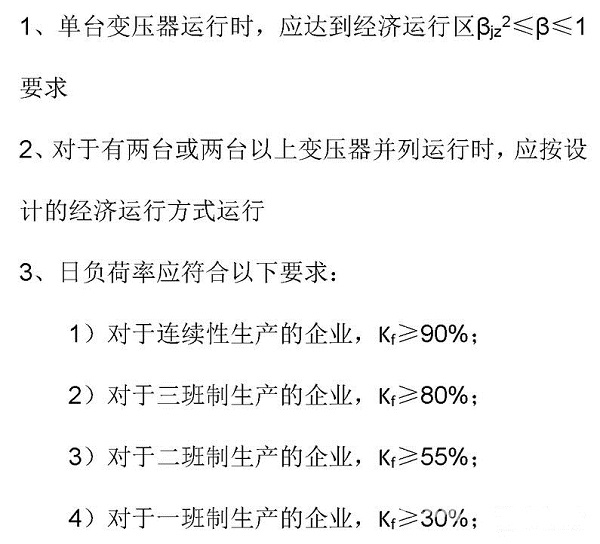

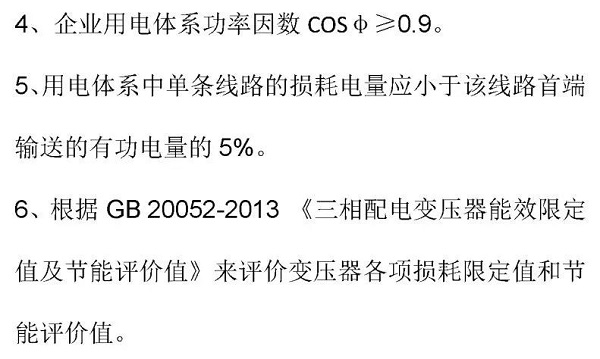

　　七、變壓器經濟運行判定





　　雙繞組變壓器綜合功率運行區間劃分

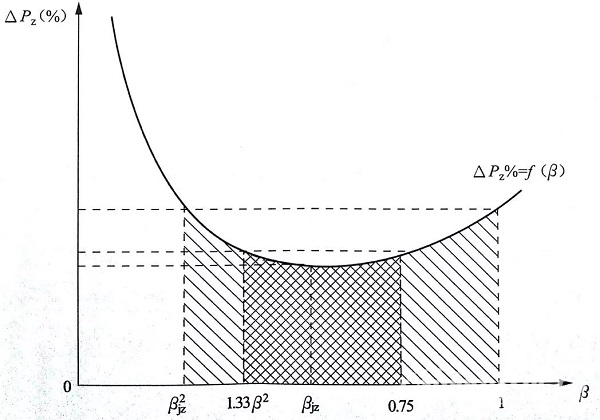

　   上圖是變壓器綜合功率損耗率△Pz（%）與平均負載系數β函數特性曲線。

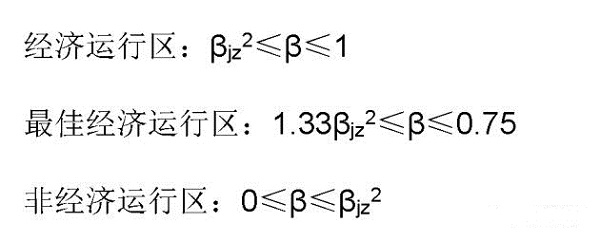

　　圖中，雙繞組變壓器綜合功率運行區間的范圍劃分為：
