【壓縮機網】2016年12月20日晚18：00左右，青島美高集團有限公司一生產車間JSFR-200三葉羅茨壓縮機突然因軸承損壞，電機跳閘。由于沒有備用機，停機意味著停產，而當時生產時間緊，任務重。于是車間組織維修人員進行搶修，大約22：00，檢修完畢，開機運行不到半小時，隨著一聲悶響，電機跳閘。經檢查，發現轉子破碎，卡死在機體內，機殼也出現裂紋，齒輪輪齒脫落，機器報廢，被迫停產。所幸未造成人員傷害，本次事故造成公司直接和間接損失10多萬元。

　　分析這起事故，主要是由于維修人員缺乏必要的羅茨壓縮機維修知識，操作人員缺乏日常巡檢，管理人員缺乏相應地設備管理。這絕不僅僅是個個例，目前很多中小微企業，雖然用到羅茨壓縮機的地方不少，但在操作、維修保養以及管理等方面還存在著很多問題，導致事故頻發，給企業造成了不小的經濟損失。輕則設備損壞，重則出現人員傷亡事故，甚至導致停產。因此，羅茨壓縮機的使用管理規范顯得尤為重要。

　　那么，如何避免事故的發生呢？下面我們從羅茨壓縮機的原理、操作和維保方面來詳細分析一下：

　　羅茨壓縮機，又名羅茨（鼓）風機，是容積式壓縮機的一種。羅茨壓縮機的輸氣量與回轉數成正比，壓縮機出口阻力的變化，對輸氣時的影響不大，但會導致壓力的波動。羅茨壓縮機不但可以用于輸送加壓氣體，也可用于抽真空（此種叫羅茨真空泵），主要根據壓縮機在工藝中所處的位置和功能決定，結構原理是一致的。目前，壓縮機按結構型式分為立式和臥式兩種，壓力范圍一般在9.8-196kPa,流量范圍一般在：0.15-1200m3/min。

　　一、羅茨壓縮機結構

　　羅茨壓縮機的結構簡單，體積緊湊，運行平穩，效率高，維護保養方便。如果維保到位，最少可連續運行15000小時以上。機體內部不需要潤滑，輸送氣體干燥、清潔。因此得到了廣泛的應用，在石油、化工、化肥、水產養殖、污水處理、電力冶煉、建材、礦山、食品、紡織、造紙、鑄造、面粉、環保等諸多方面。

　　羅茨壓縮機主要由機殼、轉子、前后墻板、同小齒輪、軸承、軸封、消音器、出口止回閥、安全泄壓閥、皮帶輪（聯軸器）等組成。其中：機殼主要起固定安裝作用，并支撐前后墻板、轉子及入口消音器。機殼與墻板形成一個密封室，有整體式和剖分式兩種。

　　墻板：羅茨壓縮機有前后兩塊墻板，起連接機殼與轉子的作用，并安放軸承和密封（較大機型有單獨的軸承座體，軸承和密封安裝在軸承座體，座體安裝在墻板上），支撐轉子的旋轉，同時起到端面密封作用。

　　轉子：又稱葉輪。是主要的旋轉部件，有8字型截面雙葉和星型截面三葉兩種，軸向有平直和扭曲兩種。轉子中間部分位于機殼內部，是氣體過流部件，也是重要的工作部件。轉子與機體的間隙決定壓縮機的排氣性能。

　　同步齒輪：齒輪成對使用，反向旋轉。是確保兩轉子同步運轉的關鍵部件。有直齒圓柱輪、斜齒圓柱齒輪和人字齒輪等結構型式。齒輪有整體式也有齒圈與輪轂組合式，內孔有圓柱和圓錐兩種。齒輪精度應達到GB/T10095規定的7-7-7級，壽命不小于25000小時。

　　軸承：承載轉子的運轉。軸承質量的好壞直接關系到壓縮機是否平衡、長周期運行。常用的有圓柱滾子軸承、圓錐滾子軸承、滾珠軸承及滑動軸承等。運行過程確保軸承溫度不大于95℃。

　　潤滑系統主要包括齒輪與軸承的潤滑，一般有油箱和黃油杯兩種方式。小型壓縮機多采用潤滑脂（軸承）-潤滑油（齒輪箱）系統，大中型壓縮機多采用雙套潤滑油系統，有兩個油箱。由油箱、油泵、油管、油過濾器、冷卻器及儀表報警裝置等組成。正常運行時，油溫不應超過65℃。

　　密封圈：用以密封氣體或潤滑油，防止泄漏。小型壓縮機氣體密封多采用迷宮或活塞環式密封，潤滑油密封多采用氟膠圈或骨架油封；大中型壓縮機多采用骨架油封或?qū)Ｓ妹芊猸h(huán)來實現氣、油密封。

　　消音器：消除氣體流動脈沖產生的噪音，減小職業傷害。入口消音器內加設過濾網，到過濾氣體的作用。

　　二、壓縮機工作原理

　　羅茨壓縮機一般由電機驅動，通過皮帶輪或聯軸器帶動主動轉子，由同步齒輪帶動從動轉子，從而實現主、從動轉子高速反向同步旋轉。轉子、機殼及墻板三者形成兩個腔，且相互之間保持一定的間隙。入口腔的氣體，隨著轉子旋轉，工作容積不斷減小，最后進入出口腔，從而實現氣體的吸入、壓縮、排出的過程，最終通過出口（止回）閥排出。由于氣體被壓縮，產生熱量。因此壓縮機各部之間必須保證合適的間隙，以防止相互間因熱脹而發生接觸碰撞摩擦，造成機器的損壞。間隙過小，也會因機器異常反轉時產生碰撞，損壞轉子。間隙過大則會導致腔室密封不嚴發生氣體倒流，打氣量不足，機體過熱造成損壞。

　　三、羅茨壓縮機的操作運行

　　雖然羅茨機得到了廣泛的應用，但在實際生產使用過程中，存在著操作不當?shù)戎T多因素，直接影響機器的運行安全與使用周期，制定切實有效的操作規程必不可少。

　　1.機器運行前檢查

　　檢查油位，確保保持在1/2-2/3，潤滑油必須按規定的型號添加，油位過高過低都會造成油溫過高。

　　檢查地腳螺栓、各部連接螺栓是否有松動現象。

　　手動盤車一圈以上，不得有卡阻現象、磕碰聲音。皮帶松緊適中，聯軸器或皮帶輪牢固，不松動無歪斜，聯軸器銷及彈性圈應無磨損、破碎現象。

　　入口消音器是否完好，內部過濾網清潔、干燥，無雜物。

　　檢查入口閥，出口閥及近路閥開關狀態，應保持近路閥全開。

　　開啟潤滑系統，水冷系統，保證暢通，油壓達標。

　　檢查安全防護裝置、設施是否到位。

　　2.試運行和投入運行

　　在準備工作全部就緒后，點動電機（有條件的情況下配備變頻系統），檢查壓縮機旋轉方向及有無異常聲音。接著壓縮機進入空載運行狀態，運行幾分鐘。此時注意檢查壓縮機各部的溫度有無快速上升現象，運行聲音是否正常，油位油壓是否達標，機器有無振動，電流是否波動、超標。一切正常后方可緩慢打開出口閥，關閉近路閥，機器投入正常運行。此過程一旦出現異常，立即停機處理。

　　3.滿負載運行及日常檢查內容

　　a. 檢查機器及管道的振動情況（振動速度不大于11.2mm/s），地腳、連接、固定螺栓是否松動。

　　b. 檢測機殼、前后墻板、軸承、出入口的溫度

　　c. 聽轉子、齒輪、軸承等運行聲音是否平穩，有無異音。

　　d. 檢查軸封、油封、管道、閥門、冷卻系統及潤滑系統有無泄漏。

　　e. 檢查壓縮機進出口壓力、油壓是否達標。

　　f. 檢查電流是否波動，在額定工作范圍。

　　g. 定期添加潤滑油、脂。

　　h. 根據生產及實際情況，定期定人進行巡檢。一旦發現異常，立即聯系相關人員停機處理。

　　4.停機

　　打開近路閥，關閉出、入口閥（有入口消音器而無閥門的，不需要此步驟）。

　　按停止開關，停機。

　　關閉油循環系統，冷卻系統（冬天注意防凍）。

　　四、常見故障及處理

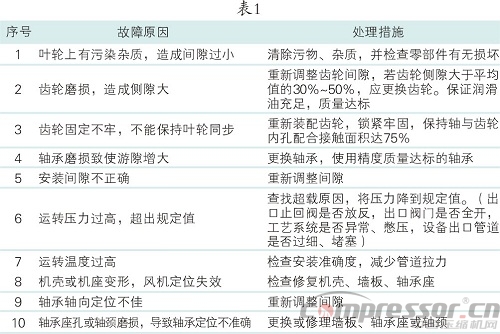

　　1、轉子、機殼及墻板之間產生摩擦（表1）

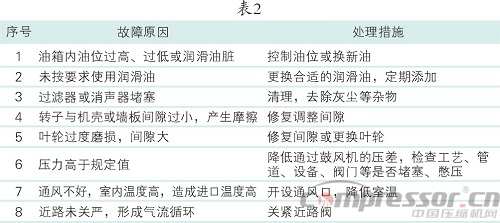

　　2、壓縮機排氣溫度或潤滑油溫度過高（表2）

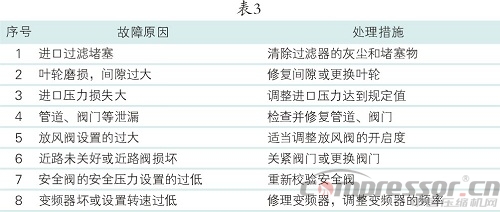

　　3、打氣量不足（表3）

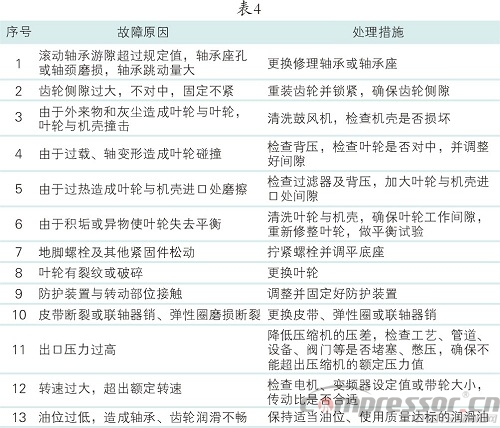

　　4、異常振動和噪聲（表4）

　　五、結語

　　以上對羅茨壓縮機的日常操作、維護保養方面的介紹，一方面是理論知識的學習心得，另一方面主要是日常的工作經驗積累。通過這樣的方式，讓更多的用戶可以更加科學的使用設備，從而避免不必要的損失。同時，也向同行們交流、學習，讓我們?cè)谶@一行業共同提高。

　　參考文獻

　　[1]《壓縮機設計生產新工藝新技術與安裝調試及質量檢測標準規范實 用 手 冊》主編：呂紅旗  北方工業出版社
[2]《壓縮機維修手冊》主編：周國良化學工業出版社
[3] JB/T 8941.1-2014《一般用途羅茨鼓風機 第1部分：技術條件》 中華人民共和國工業和信息化部   2014
[4] JB/T 8941.2-2014《一般用途羅茨鼓風機 第2部分：性能試驗方法》  中華人民共和國工業和信息化部  2014
[5] SHS 01024-2004《羅茨鼓風機維護檢修規程》揚子石化股份公司李大華  2004
[6] ＨＪ/Ｔ251-2006《環境保護產品技術要求羅茨鼓風機》國家環境保護總局  2006
[7]《羅茨鼓風機及其使用》  主編：  蘇春模  中南大學出版社  1999
[8]《羅茨鼓風機轉子各部間隙的分析與計算》化工機械 2010 37（6） 宋健強

　　作者簡介

　　李玉發，男，中級工程師。研究方向?yàn)闄C(jī)械設備設計/制作/管理/維修 ，職業衛生與安全檢測評價。1995-2013年，在陽煤集團青島恒源化工有限公司，從事化工機械設備的操作、安裝、制作、維修及管理工作。2013-2016年，在多家公司任兼職，主要從事非標機械設備的設計、制作，并申請兩項國家專利?，F(xiàn)在青島華通檢測評價有限公司，從事職業衛生檢測評價、安全標準化及環保設備的設計開發等工作。
