【壓縮機網】壓縮機是空調制冷系統的核心部件，它在空調制冷劑回路中起壓縮驅動制冷劑的作用?？照{(diào)器中的壓縮機一般采用全封閉式結構，將作為原動力的電動機和壓縮制冷劑的壓縮機密 閉封裝在一個容器內，里面裝有使之運行平滑的潤滑油和潤滑機構。常見的家用空調器壓縮 機主要有往復活塞式和回轉式兩大類。

　　1、往復活塞式壓縮機

　　往復活塞式壓縮機又稱為連桿活塞式壓縮機，是指靠一個或幾個做往復運動的活塞來改變壓縮腔內部容積的容積式壓縮機。

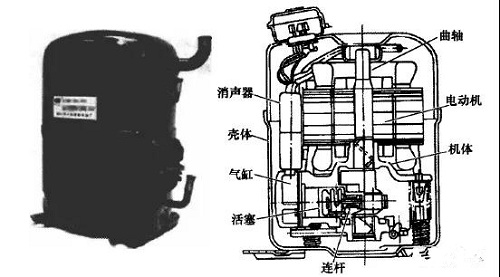

　　如下圖所示，電動機和壓縮機都置于機殼內，壓縮機主要由氣缸、活塞、曲軸、連桿及其他零部件組成。這種壓縮機一般采用偏心壓力輸送潤滑油，壓縮氣體的工作過程可分成膨脹、吸入、壓縮和排氣四個過程。

　　2、回轉式壓縮機

　　回轉式壓縮機是指通過一個或幾個部件的旋轉運動來完成壓縮腔內部容積變化的容積式壓縮機。在空調器中采用的回轉式壓縮機主要有滾動活塞式、旋轉滑片式和渦旋式三種類型。

　　1）滾動活塞式壓縮機。

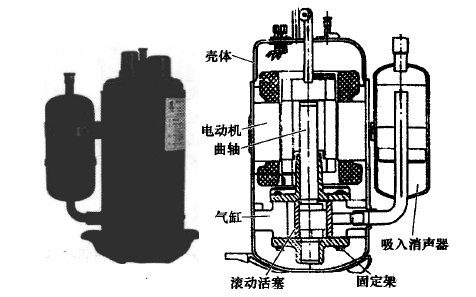

　　滾動活塞（滾動轉子）式壓縮機又稱旋轉活塞式壓縮機，是指依靠安設在氣缸內的旋轉活塞，在圓柱形氣缸內做滾動運動和一個與滾動活塞相接觸的滑板的往復運動實現氣體壓縮的壓縮機。如下圖所示，滾動活塞式壓縮機一般為立式結構，電動機裝在殼體的上部，壓縮機裝在下部，壓縮機主要由氣缸、滾動活塞、曲軸和固定架等部分組成。

　　2）旋轉滑片式壓縮機。

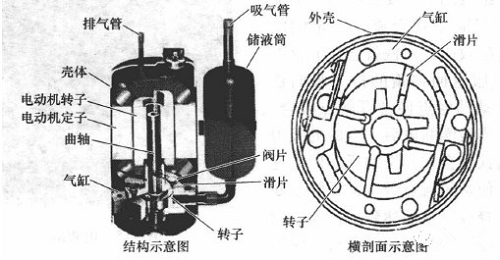

　　旋轉滑片式壓縮機簡稱滑片機，顧名思義，它是依靠偏心轉子和轉子槽內滑動的一個或幾個滑片在圓柱形氣缸內做回轉運動而實現氣體壓縮的壓縮機。如下圖所示，旋轉滑片式壓縮機主要有機體、轉子及滑片等三部分組成。裝有活動滑片的轉子偏心配置在氣缸內，轉子旋轉時，滑片由于離心力作用，緊貼氣缸內壁上，形成若干由氣缸內壁、轉子外壁、滑片組成的基元容積，隨著基元容積由小到大和由大到小的反復連續變化，便完成了吸氣、壓縮、排氣的循環過程。

　　3）渦旋式壓縮機。

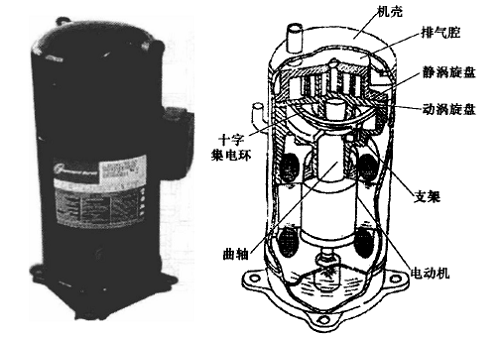

　　渦旋式壓縮機是由一個靜渦旋盤（固定的漸開線渦旋盤）和一個動渦旋盤（呈偏心回旋平動的漸開線運動渦旋盤）組成可壓縮容積的壓縮機。如下圖所示，

　　渦旋式壓縮機主要由渦旋定子、渦旋轉子、十字集電環、曲軸、支架、機殼等組成。在吸氣、壓縮、排氣工作過程中，靜渦旋盤固定在機架上，動渦旋盤由偏心軸驅動，使其圍繞靜渦旋盤基圓中心做很小半徑的平面轉動。壓縮介質由渦旋體外部進入由動渦旋盤和靜渦旋盤嚙合時形成的月牙形壓縮腔內被逐步壓縮，最后經靜渦旋盤中心孔排出，實現較為連續的供氣方式。
