【壓縮機網】壓縮機屬于高耗電的機械設備，所以在壓縮機啟動過程中可以采取不同的方式，一方面可以保護壓縮機電機，延長使用壽命，另一方面也可以降低能耗。那么，不同的啟動方式適用于哪些工況環境下呢？一起來看看！



　　壓縮機的幾種啟動方式：



　　1）直接啟動



　　2）星角啟動



　　3）軟啟動方式



　　4）變頻啟動



　　5）其他

　　直接啟動：



　　這種啟動方式主要應用在小功率空壓機上，啟動電流一般為額定電流的7－8倍，啟動瞬間對電網危害較大。



　　常用于相對較小的壓縮機（制冷壓縮機、空氣壓縮機等）。



　　通常由1接觸器、1空開，1熱繼組成。

　　星角啟動：



　　啟動電流為額定電流的3－4倍，啟動電流比直接啟動電流小。



　　在星角切換過程中會有大約為額定電流4－6倍的尖峰電流。對電網及設備也有相當?shù)奈：Α?/div>



　　目前由于成本原因，此方式廣泛的應用在壓縮機起停 中，但是隨著軟啟動器和變頻器的廣泛應用。越來越多的應用被軟啟動器和變頻所替代（尤其大功率的壓縮機）。

　　軟啟動方式



　　采用軟啟動方式的好處：



　　減少維護：



　　傳統的星角啟動方式在電機啟動過程中，接觸器吸合斷開會通過很大的電流，造成接觸器壽命減少；



　　采用軟啟動器控制機組主電機，通過可控硅SCR的門極觸發控制電路的控制，控制或限制電機啟動電流。



　　增加系統可靠性：



　　傳統星角啟動方式，通過元件組合才能實現實現過載，欠載，相序保護，造成接線麻煩，故障率高，系統可靠性差；



　　軟啟動器本身集成多種保護，接線少，系統可靠性強。

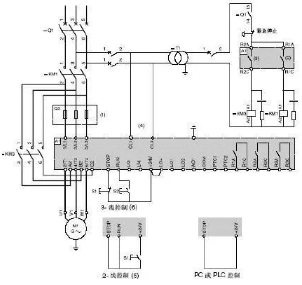

　　軟啟動方式：接線示意圖

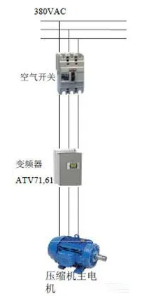

　　變頻啟動方式：



　　涵蓋軟啟動器方式的所有優點。相對軟啟動方式具有更好的優點：



　　啟動電流更小，1.5In以下，所以所需的電網容量也最小，啟動最平穩。



　　可實現壓縮機調速，根據實際負荷調整壓縮機的轉速，實現節能。



　　相對于軟啟動器，保護更加豐富，診斷更加容易，人機界面更加友好。



　　實現更多通訊方式，方便集成不同控制系統中。

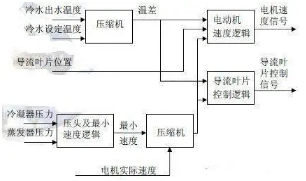

　　離心式制冷機組變頻控制-導葉和調速配合進行能量調節：



　　通過調節電動機轉速和優化壓縮機導流葉片位置，使機組在各種工況下，尤其部分負荷情況下，始終保持最佳效率。



　　當滿負荷運轉時，導葉全開，此時電機速度邏輯完全由溫差控制，當冷負荷減小時，電動機轉速減小，并通過壓縮機的壓頭和系統最小允許轉速來控制電機速度邏輯，直至最小轉速，當最小轉速時，控制導葉開啟角度。

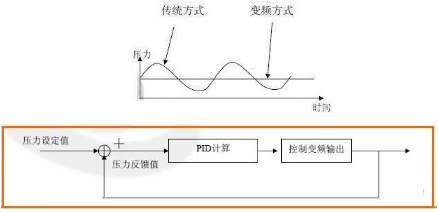

　　空氣壓縮機變頻控制：



　　傳統方式：儲氣罐壓力控制壓縮機加卸載，此種情況壓力成波浪型。



　　變頻方式：采用變頻器控制方式，可以根據儲氣罐壓力變送器信號調整變頻器輸出從而控制電機轉速，達到排氣壓力平穩。

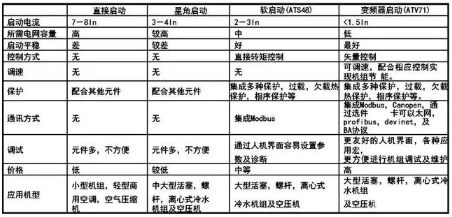

　　幾種方式比較：

來源：方力空壓機
