引言



　　【壓縮機網】振動和噪聲是評價壓縮機質量的重要指標。在使用壓縮機的工業現場，總是有一臺或多臺電動機作為動力源驅動壓縮機，而其中壓縮機的振動噪聲一般高于電動機。



　　目前關于壓縮機振動噪聲的研究已相對成熟，隨著壓縮機減振降噪技術的不斷提升，電動機的振動噪聲逐漸凸顯出來。電動機異常或者偏大的振動噪聲，不僅影響壓縮機設備整體的振動噪聲水平，而且會帶來額外的功率損失，同時在一定程度上縮短壓縮機設備的使用壽命。



　　電動機振動噪聲產生機理



　　電動機的振動和噪聲是評定電動機質量的重要指標，電動機的振動不僅影響其使用壽命，而且是引起噪聲的主要原因。一般來說，電動機噪聲來源基本可以分為三類，即空氣動力噪聲、機械噪聲與電磁噪聲。



　　（1）空氣動力噪聲



　　電動機的空氣動力噪聲包括通風噪聲及電動機的轉動部分與氣體摩擦的噪聲。空氣動力噪聲產生的根部原因是電動機通風系統中氣流壓力的局部迅速變化和隨時間的急烈脈動以及氣體與電動機風路管道的摩擦，這種噪聲直接從氣流中輻射出來。



　　壓縮機常用的外置式電動機，一般具有冷卻風扇，其空氣動力噪聲包括旋轉噪聲、渦流噪聲及笛聲。旋轉噪聲是指風扇高速旋轉時，空氣質點受到風葉周期性的作用而產生壓力脈動，從而引發的噪聲。渦流噪聲是風扇旋轉時在葉片后面產生渦流，進而引起氣流擾動，形成壓縮與稀疏過程，從而產生的噪聲。



　　笛聲是氣流遇到障礙物發生擾動而產生的單一頻率的聲音，一般有三種：定、轉子風道之間的干擾，轉子導條與定子繞組之間的干擾，以及風扇葉片與基座散熱筋之間的干擾。對于如半封閉制冷壓縮機等具有的內置式電動機，通常沒有冷卻風扇，通過制冷劑等流體進行冷卻，此時的空氣動力噪聲則主要由于冷卻流體流經冷卻流道及氣隙而引發的噪聲。



　　（2）機械噪聲



　　機械噪聲是由電動機運轉部分的摩擦、撞擊、不平衡以及結構共振形成的。電動機機械噪聲主要包括軸承噪聲和轉子不平衡引起的噪聲。



　　軸承噪聲分為滾動軸承噪聲及滑動軸承噪聲。滾動軸承是現有壓縮機用電動機中最常用的軸承類型，多為深溝球軸承。造成滾動軸承噪聲的因素主要有：軸承本身幾何缺陷、外來異物侵入、潤滑狀態不佳、承受交變載荷、不合理裝配等。而滑動軸承噪聲則是受到加工精度、功率量、開槽方式及軸承材料等因素影響。對于內置于壓縮機內部的電動機，電動機常與壓縮機共用軸承，此時壓縮機轉動部件的負荷變化對軸承噪聲具有較大的影響。



　　電動機轉子不平衡造成動態轉子振動和偏心，可導致由定子、轉子以及轉子支撐裝置依次發出噪聲。轉子的不平衡一方面與其本身質量分布不均有關，另一方面也與中心軸的撓曲變形有關。對于外置式電動機，當壓縮機與電動機的傳動軸在聯軸器處存在錯位或交叉等狀況時，壓縮機會通過傳動軸向電動機的中心軸傳遞徑向負荷，從而造成中心軸的撓曲。而對于半封閉式制冷壓縮機（如雙螺桿壓縮機），電動機轉子常處于懸臂結構，電動機轉子旋轉過程會有小幅擺動，這同樣會引起機械噪聲。



　　（3）電磁噪聲



　　所謂電磁噪聲，是電磁力作用在定、轉子間的氣隙中，產生旋轉力波或脈動動力波，是定子產生振動而向外輻射噪聲。電動機電磁噪聲的主要來源是鐵芯和機殼的振動，機殼的振動直接輻射噪聲，鐵芯的振動通過機殼或端蓋上的孔向外輻射噪聲。電動機中，主磁通大致沿徑向進入氣隙，并在定子和轉子上產生徑向力，同時它產生切向力矩和軸向力，徑向力所引起的振動是三相電動機產生電磁振動和噪聲的主要原因。



　　基波磁場和定轉子諧波磁場相互作用是產生徑向力波的主要原因。由基波磁場及定、轉子諧波磁場相互作用所產生的交變徑向力波作用于定轉子鐵芯，引起隨時間周期性變化的變形，從而引發振動和噪聲。因轉子剛度較好，而定子鐵芯剛性較差，一般認為定子鐵芯的振動是引起電磁噪聲的主要原因。



　　現有部分小型壓縮機，如民用活塞空壓機等，采用的是單相異步感應電動機。單相異步感應電動機的氣隙磁場，一般是橢圓形的，各次諧波磁場相互作用，除match了產生徑向電磁振動力外，一般還附加產生切向振動力。切向振動對于電動機本身的噪聲而言是微不足道的，然而由于這類電動機的應用場合一般都是小型壓縮機，往往存在薄壁結構，切向振動常導致薄壁產生較大的振動，甚至發生共振現象，從而產生較大的噪聲。



　　電動機振動噪聲故障診斷



　　壓縮機運轉過程中所產生的振動噪聲，是由壓縮機本身以及電動機各自的振動噪聲疊加起來形成的。正常運行中，壓縮機本體會發出一系列不同頻率的振動噪聲，這些頻率一般具有一定的規律，常與壓縮機幾何參數如轉子齒數、氣缸列數等相關。對壓縮機用電動機進行振動噪聲的故障診斷，需充分考慮并排除壓縮機本體振動噪聲的影響，必要時可脫離負載單獨運轉電動機來診斷其振動噪聲。



　　1.電動機噪聲診斷



　　在通常情況下，電動機噪聲是平穩的且具有隨機過程特性的復合噪聲。由于電動機內噪聲源較多，電磁噪聲、機械噪聲和空氣動力噪聲分布在不同的頻域，而有時又相互重疊、混雜，噪聲往往具有較寬的頻域范圍。電動機在特殊情況下，會產生非平穩的隨機噪聲，而這種噪聲往往和某些故障有直接關系。電動機所輻射的噪聲雖然是一種隨機過程的復合噪聲，但它內部的噪聲源卻是互不相干的。頻譜分析是確定噪聲頻率成分和噪聲源的重要方法，這種方法將在下節一并闡述。在工業現場，可以采用分離因素的原理，來確定電動機的噪聲源，常用的方法如下：



　?。?）突然停電法。在條件允許的情況下，將正常允許的電動機突然斷電，電動機由于慣性會繼續運轉一段時間，斷電的瞬間，電動機的噪聲會立即消失。因此對比斷電前后噪聲級的變化，消失的某一部分都屬于電磁噪聲。



　　（2）停止通風法。通過停止電動機風扇或者外鼓風機的運轉，將此時的噪聲聲級與正常通風時的聲級進行對比，可分析出風扇和外鼓風機的噪聲成分。



　?。?）對拖法。用一臺低噪聲電動機作為原動機，拖動被測電動機，將測得的噪聲聲級與被測電動機空載運行時的噪聲級和頻譜相比較，這樣可鑒別出電磁噪聲。



　?。?）更換零部件法。有些零、部件在電動機運行時，由于共振而發生機械噪聲，通過將這些零件取下或者更換，并于它們存在或者未更換使作比較，可分離出共振而引起的機械噪聲。



　　2.電動機振動診斷



　　電動機在穩定運行時，振動有一種典型特性和一個允許限值，當電動機內部出現故障時，振動的振幅、振動的形式以及振動頻譜成分都會發生變化，且不同的缺陷和故障所引起的振動方式也不盡相同。振動能夠客觀地反映電動機的運行狀態。對電動機的振動進行測量和分析，是電動機振動噪聲故障診斷的主要技術手段。



　　match簡諧振動是一種最基本的振動形式，其振動位移  可用下式來表示：

　　振動的速度  是振動位移  的微分值：

　　振動加速度  是振動速度  的微分值：

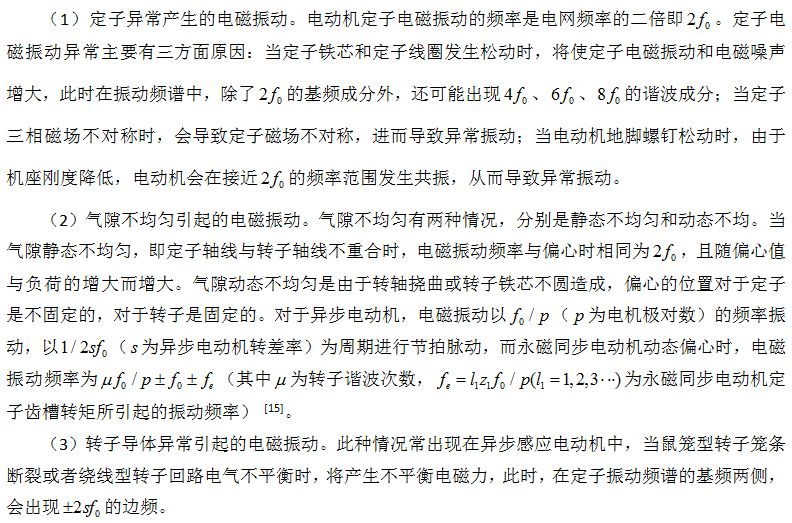

　　使用測量?jī)x器可采集得到的電動機振動位移、振動速度、振動加速度是隨時間變化的時域信號，再通過傅里葉變換可將其分解成多個不同頻率和幅值的簡諧振動。引起電動機振動的原因很多，產生振動的部位和振動的特征各不相同，結合電動機異常振動的特點，對電動機振動頻譜進行分析，有助于快速診斷電動機異常振動噪聲的原因。電動機常見的異常振動有一下幾種類型：





　?。?）轉子不平衡產生的機械振動。當電動機轉子質量分布不平衡時，轉子旋轉時會產生單邊離心力，從而引發機械振動。此時振動頻率與轉速頻率相等，振幅隨轉速提高而增大。



　?。?）滾動軸承異常產生的機械振動。當滾動軸承發生損壞時，應當以各軸承的特征頻率為參考來判斷出現故障的部位。由載荷過大、安裝不正確或者滾動體大小不一致所引起的振動，一般頻率較低，通常小于1kHz。當滾動軸承本身加工和裝配不良時，振幅以軸向?yàn)樽畲螅駝?dòng)頻率與旋轉頻率相同。



　?。?）滑動軸承異常產生的機械振動。在滑動軸承長期運行后，軸瓦間隙變大、潤滑油粘度過大、油溫偏低以及軸承負載減輕等原因會造成油膜加厚，油膜動壓不穩定造成油膜渦動而產生徑向振動，振動頻率一般略低于轉子轉動頻率的一半（通常0.42～0.48），一般通過改變潤滑油粘度和溫度能減輕或消除振動。當轉子轉動頻率達到其一階臨界轉速的2倍時，隨著轉速增加，油膜渦動的頻率等于轉子一階臨界轉速并保持不變，此時出現強烈的徑向振動，即為油膜振蕩。通過減少轉子不平衡、降低潤滑油粘度和提高溫度，能使油膜振蕩消失。



　?。?）安裝、調整不良引起的機械振動。當電動機軸線與壓縮機軸線不重合（平行或相交）時，電動機在運行中會受到來自聯軸器的作用力而發生振動。此時，振動中2倍旋轉頻率的成分增多，當電動機單獨運行時，這些振動立即消失。當電動機與壓縮機之間聯軸器配合不好時，會產生不平衡力而引起徑向振動，此振動頻率與旋轉頻率相同，電動機和壓縮機振動相位相差180°，電動機單獨運行時，振動消失。



　　結論



　　壓縮機的振動噪聲往往包含有電動機振動噪聲部分，對電動機進行振動噪聲的故障診斷，有助于進步降低壓縮機設備的振動噪聲水平，提高壓縮機設備可靠性和產品競爭力。



　　本文結合電動機在壓縮機系統中的工作特點，指出壓縮機用電動機振動噪聲來源于空氣動力、機械和電磁三個方面，并闡述了電動機空氣動力噪聲、機械噪聲、電磁噪聲的產生機理?；诜蛛x因素的原理，闡述了電動機噪聲源的識別與診斷技術，同時基于振動頻譜分析理論，闡述了電動機各部件異常振動的特征頻率及診斷技術。



　　作者介紹



　　楊僑明（1989.6-），男，山西人，中級工程師，碩士，現就職于西安交通大學蘇州研究院，主要從事螺桿壓縮機性能及可靠性方面的研究。
