API標準是什么？



　　【壓縮機網】API標準說明中明確指出，本標準的目的是為石油化工設備銷售制定一部規范，用做產品訂貨的參考.所有壓縮機、整機組裝的空壓機和潤滑油、密封油系統，最少有20年的壽命和至少3年的連續運行周期;撓性元件聯軸器設計的連續使用壽命至少達到5年；齒式聯軸器、阻尼式聯軸器、彈性聯軸器連續使用壽命至少達3年;汽輪機設計壽命至少為20年，至少不間斷運行5年.



　　01 API標準對壓縮機性能的基本要求



　　沒有負偏差;



　　壓頭-流量特性曲線應由額定點至預期喘振點連續的上升;



　　在無旁路的情況下，壓縮機適用于在任何流量下，至少在約大于喘振點流量10%的范圍連續運行;



　　02 API標準對軸的要求



　　軸為鍛件和熱軋合金鋼，全部為機械加工表面，表面粗糙度為Ra 0.8，裝軸承處應更低一點;



　　裝徑向振動探頭的部位不能電鍍、鑲套、焊接。表面粗糙度為Ra0.4- 0.8，通過珩磨或者砂紙打磨得到。該區域還應該退磁或其他處理，達到電跳值或者機械跳值不超過最大允許峰值的25%，或者對裝徑向振動探頭區域不超過6μm；兩者之中取最大值；對裝軸向位移探頭區域，不超過13μm;



　　裝軸承處不允許鍍鉻;



　　03 API標準對葉輪的要求



　　整裝齒輪空氣壓縮機的葉輪應該選擇不銹鋼材質;



　　葉輪可以使輪盤和葉片組成的開式的、半開式的和閉式的;



　　可以采用焊接、鉚接、鑄造等方法加工。經購買方同意，也可以采用蝕刻和錫焊法加工;



　　經購買方同意，鑄件和鍛件葉輪零件也可以采用焊接和鉚接加工;



　　技術協議中對葉輪形式和軸的結合方式予以明確;



　　04 API標準對齒輪的要求



　　最低加工精度為AGMA13級;



　　電動驅動時齒輪載荷系數最小為1.4，透平驅動時為1.6;



　　大、小齒輪的硬度值根據AGMA要求，分別是275HB 320HB，或者取最大值也可;



　　齒輪額定功率的計算值與齒輪表面壽命和屈服強度有關，應寫在技術協議中;



　　小齒輪與軸要一體鍛造，大齒輪與軸可一體，也可以分開制造再裝配一起;



　　05 API標準對壓縮機殼體的要求



　　殼體厚度能滿足最大允許工作壓力和試驗壓力，并且有3.175㎜。下列情況下必須為鋼制殼體：



　　空氣和非可燃性氣體最大允許工作壓力超過2760千帕?xí)r;



　　空氣和非可燃性氣體在操作區任意點以最大連續速度運轉，其計算的出口溫度超過260°C時;



　　介質為可燃或有毒氣體;



　　除此之外可以用鑄造殼體。當氫分壓超過1380千帕?xí)r殼體應采用徑向剖分型;



　　06 API標準中，密封、密封系統的作用和基本要求



　　防止壓縮機殼體中的氣體泄漏到大氣中，防止油或密封液進入機體而污染介質，防止大氣進入齒輪和殼體中帶進灰塵和水分。正常情況下要求如此，開停工和工藝調整期間要求也是如此;



　　密封可以使用各種有效的密封形式，也可以選用幾種密封的組合。密封件的材料要適合使用條件;



　　密封系統必須做到不停機更換附件，要適應機組操作和備用的各種工況。備用工況要由購買方和銷售方共同商定;



　　密封油或密封液可以與潤滑油分開，也可以一起，但要考慮機組帶壓停機 和密封液系統故障情況下的密封，這需要選用合適的專用設施;



　　密封系統也可以在多種密封類型上引入干氣而不是液體;



　　密封液可以是泵送，也可以是高位油箱式的，要形成一定的壓差。泄露到機組內的密封液要有專用管線排出;



　　一般情況下，密封設計要有隔離緩沖氣注入各組密封之間。如有，購買方應提出注入氣的成分和要求.



　　07 API標準對轉子動力系統的要求



　　銷售方必須明確主機和驅動機的臨界速度，明確額定功率避開臨界速度；



　　銷售方應分解計算出標準臨界速度值，并提供以前同機型實驗證明。有要求時，還應提供從0到跳閘轉速有阻尼不平衡響應分析，確保振幅不超標；



　　扭矩分解；



　　無阻尼振自然頻率應至少高于或低于可能激振頻率的10%。在兩倍或多倍運轉速度下的扭矩臨界速度也應該避免出現，因為在系統中相應的刺激也會發生。除非證明沒有明顯的影響，另外在多轉速系統的情況下，不是只一項運行速度。不同步等因素都應在扭振分析中考慮到，并且要證明對扭振沒有明顯的影響才行。當計算出扭振在共振區時（小于10%）需要做應力分析，證明對全軸系統沒有影響，雙方同意并制定規定才行；



　　08 API標準對動平衡要求

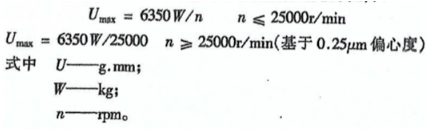

　　壓縮機、聯軸器、汽輪機等主要旋轉部件應做動平衡，多級零件在安裝中要進行多次動平衡，每個主要零件安裝完后都要做。平衡校正只在新增加的零件上進行，葉輪上禁止焊接平衡塊。最終動平衡后允許殘存的不平衡量（在各軸承處）



　　09 API標準對振動要求



　　壓縮機和汽輪機做完動平衡后的轉子，在出廠試驗期間，在任何平面上，未濾波的振幅峰-峰值在臨近徑向軸承處測量，不超過50μm或按下式計算，二者中取小值。



　　在包括跳閘轉速在內的任何速度下，振動值不能超過額定速度下最大值的150%，如果供貨方能證明電跳動和機械跳動是真實的，可以在出廠試驗中測量到的振動信號中，減去確定的跳動向量值，但是最大減除量不能超過上式公式計算值的25%或6μm，二者之中取大值



　　10 API標準對軸承要求



　　徑向軸承 ；結構：可以是圓柱狀瓦，也可以是可傾瓦。瓦面要澆巴氏合金，要采用鋼瓦架，剖分式的，要有防轉銷和軸向安全設施；



　　功能：消除油膜壁咚，對轉子有阻尼作用，降低加、卸載過程和過臨界時的振動值。并將轉子受力傳遞到軸承箱上；



　　推力軸承；如果兩個或者兩個以上轉子軸向力作用在一個推力瓦上，設計時若為同向，總受力為兩個力的數字和；若為反向，則取其中最大的力；



　　推力盤表面粗糙度為Ra 0.4，軸向總的跳動值不超過12μm



　　推力軸承選用時，其承載能力不能超過軸承極限載荷的50%



　　注：極限載荷是下列值中的最小值



　　1、 最小允許油膜厚度下的載荷



　　2、 蠕變限制時的載荷



　　3、 最大溫度下巴氏合金達到屈服強度時的載荷



　　11 API標準對聯軸器要求

　　與安裝水平刨分軸承電機連接的聯軸器端部浮動量有限制，以防止電機轉子和定子部件相磨



　　有要求時，遵照API671的有關制造和要求



　　由購買方和銷售方共同確定其類型、制造和安裝布置情況



　　一般情況下，壓縮機銷售方負責安裝整機組所有機器之間的聯結，負責與軸連接的輪轂的加工、安裝和驅動輪轂配合



　　聯軸器要有足夠的空間，以便拆卸轉子和對輪?？煞啦鹦兜谋Ｗo罩要有一定的剛度和強度，確保不與聯軸器和軸頭接觸，并防止油從軸承室流出



　　與安裝水平刨分軸承電機連接的聯軸器端部浮動量有限制，以防止電機轉子和定子部件相磨

　　對于彈性元件聯軸器，操作條件下軸端熱膨脹量由彈性元件的變形來吸收，軸端由制造商留有間隙，聯軸器的彈性元件應該是不銹鋼或涂敷防腐層的材料



　　有要求時，驅動端半聯軸安裝有可脫開的離合器，允許驅動機單獨運轉



　　軸聯軸器軸頭應該有一定的錐度，以便于拆除



　　聯軸器實際最大操作扭矩限制在制造商允許值

來源： 西蒙流體機械
