【壓縮機網】磁懸浮軸承是靠磁場力支承載荷或懸浮轉子的一種支承形式。近年來，這種軸承發展很快，特別在高速、低摩阻、高（低）溫及真空環境下的應用。磁懸浮軸承與其它支承形式相比有其獨特的優越性，非常有發展前景。

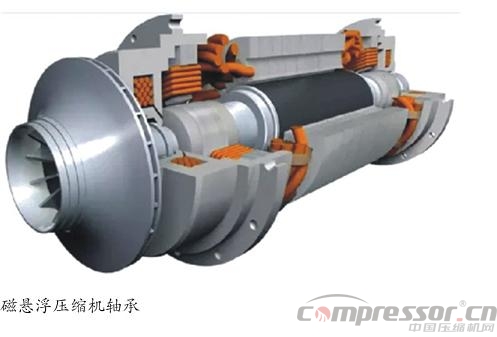

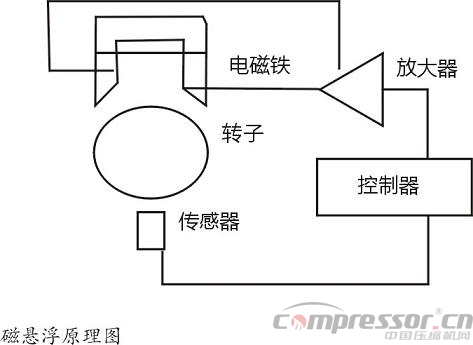

　　磁懸浮軸承如何工作？



　　電磁鐵布置成徑向軸承和軸向軸承的形式，并提供磁拉力以抬起旋轉機器的轉軸。電磁鐵中的電流由一個精確的數字式控制柜調節，提供磁力隨時應對外部負載的變化以保持轉軸良好居中。這樣，轉軸被無接觸抬起，而且軸承的剛度和阻尼均可由一個數字式控制柜來調節。這些特點增強了高速旋轉機器的性能，使設備具有高可靠性、低能耗的顯著特點。





　　磁懸浮軸承的類型



　　磁懸浮軸承根據其控制方式、磁能來源、結構形式等分類。此外，還可以按磁場類型劃分為永久磁鐵型、電磁鐵型和永久磁鐵—電磁鐵混合型。也可按軸承懸浮力類型劃分為吸力型和斥力型。超導磁力軸承還分為低溫超導和高溫超導兩種。



　　以上各種分類中不同類型之間還存在一些特殊限制，應特別注意：



　　①永磁型軸承只能是無源型(被動型)，而無源型軸承不可能在3個方向上都穩定，至少有1個方向應采用有源型。



　?、谥绷骷?lì)型軸承只能是有源型(主動型)。



　?、奂冸姶盆F型軸承只能是5自由度控制型軸承，其體積、質量和功耗都比較大。



　　④斥力型磁力軸承，由于磁力利用率低，結構較吸力型復雜，一般很少采用。



　　磁懸浮軸承的特點



　　1.摩擦小，功耗低，可實現超高速運轉；



　　2.支承精度高，工作穩定，可靠；



　　3.可在高溫、深冷及真空環境下運轉；



　　4.結構復雜，要求條件苛刻，對環境有磁干擾，但無其他污染；



　　5.完全消除磨損，理論壽命是無限的；



　　6.轉速只受軸承材料限制；



　　7.精度高可達微米級；



　　8.功耗為普通軸承的10%；



　　9.阻尼、剛度可控，便于智能控制；



　　10.轉子的運轉特性可以監控和控制；



　　11.無潤滑、密封裝置，沒有環境污染。



　　磁懸浮軸承研究歷程



　　磁懸浮軸承的概念在100多年前就已被提出，由于磁懸浮軸承具有無接觸、無磨損、高速度、高精準、不需要潤滑和密封等一系列優良品質，所以國際上對磁懸浮軸承的研究工作十分活躍。



　　目前在國外研究比較活躍的科研院校有瑞士聯邦理工學院、美國維吉尼亞大學、美國的NASA、馬里蘭大學、日本東京大學和千葉大學等。在企業方面，西方國家已有幾十家公司在生產與磁懸浮軸承相關的產品，并且已經有公司進軍中國市場。在制造磁懸浮軸承產品方面，國外主要有瑞士的Mecos、法國的S2M公司（已被瑞典的SKF公司收購）和IBAG公司以及CALNETIX公司、加拿大的RE-VOLVE公司、芬蘭ABS公司、德國的LEVITEC公司、日本的精工、俄羅斯的OKBM公司等。



　　目前，已有超過幾十萬臺電磁懸浮軸承成功應用在了水泵、風機、壓縮機等300多個領域，并且仍在不斷探索中。2011年，TA-T0IL公司與SKF簽署世界s*臺海底天然氣磁懸浮壓縮機的合同，旨在使位于北海的Asgard氣田海底壓縮站在2014年投入運行。市場上超過12000個的渦輪分子真空泵（主要用于半導體工業）現在使用的是SKF提供的磁懸浮軸承系統組件。而日本著名的日立公司早在1991年就與S2M合作，并于1992年生產制造了第一臺磁懸浮離心壓縮機。



　　西安交通大學磁懸浮技術科研人員認為，基于國內這些年的理論準備和研究積累，磁懸浮軸承的技術發展不存在實質性的困難。同時，我國掌握了有關磁懸浮軸承的許多關鍵技術，很多都是國際上的s*創，并且被國際上其它相關單位采用。清華大學作為我國z*早從事磁懸浮軸承研究的單位之一，其磁浮軸承研究巳基本脫離了實驗室階段，2004年，趙鴻賓教授所在的機電與控制實驗室實現了數控高速磁軸承轉速近50000r/min，并且自行研制的磁懸浮軸承已經被應用在10兆瓦高溫氣冷堆氨氣透平發電項目上。該透平壓縮機的功率可以達到2500kW，其工作轉速為15000r/min。2010年底通過了科技部組織的國家863項目驗收。2008年，清華大學與浙江飛旋科技有限公司合作研發的基于交叉反饋控制的FS450型分子泵磁懸浮軸承是我國第一個成功應用于磁懸浮軸承技術的產品。這一技術的突破結束了國外的長期壟斷，是繼法國、德國、美國、加拿大等少數發達國家之后，成功擁有此項自主知識產權的磁懸浮軸承制造技術國家。



　　國內磁懸浮軸承技術雖然在壓縮機、風機和泵類設備中實際應用中取得了重大突破，但是與國際比起來仍非常有限，市場產業化技術上z*大的欠缺是工藝和可靠性問題。



　　磁懸浮軸承在壓縮機行業的應用



　　在傳統的壓縮機中，機械軸承是必需的部件，并且需要有潤滑油以及潤滑油循環系統來保證機械軸承的工作。在所有燒毀的壓縮機中，實際上有90%是由于潤滑的失效而引起的。而機械軸承不僅產生磨擦損失，潤滑油隨制冷循環而進入到熱交換器中，在傳熱表面形成的油膜成為熱阻，影響換熱器的效率，并且過多的潤滑油存在于系統中對制冷效率會帶來很大的影響。因此，機械軸承在壓縮機中是十分重要的東西。



　　磁懸浮軸承是一種利用磁場，使轉子懸浮起來，從而在旋轉時不會產生機械接觸，不會產生機械磨擦，不再需要機械軸承以及機械軸承所必需的潤滑系統。因此，磁懸浮軸承可用于高速透平機器，諸如離心壓縮機和風機、氣體透平膨脹機和真空渦輪分子泵。其它的應用包括半導體工業的機器人、燃?xì)馔钙綑C(jī)、飛輪儲能等。磁懸浮軸承和高速永磁同步電機結合，可以用于空氣和制冷離心壓縮機。其主要優點是降低能耗。此外，取消了潤滑油系統，避免了搬運和回收處理制冷劑-飽和潤滑油的混合液。無接觸的磁懸浮軸承和高速電機可以明顯降低噪聲。相同的高能效方案還可以用于離心風機和離心空氣壓縮機上。



　　目前，以國內的磁懸浮軸承技術研發現狀，主要用于制冷離心壓縮機，在空氣、天然氣離心壓縮機應用方面尚未有顯著成果。此項技術若能有大的突破，將會極大助力離心式壓縮機小型化的發展和進步。
