【壓縮機網】空分設備廣泛應用于機械、冶金、石化、新型煤化工、建材、航天、醫療等國民經濟各個領域，10000m³/h氧以上的大型空分設備更成為了冶金、石化、煤化工項目不可缺失和重要的組成部分，是國家的重大裝備之一。
隨著我國冶金、石化、煤化工等產業十多年來對空分設備大型化需求的日益增加，空分設備規格朝著大型、特大型方向發展。據統計，2000年以來我國新增的空分設備制氧能力就高達3300萬m³/h，其單臺容量也從2-3萬m³/h，發展到目前的10-12萬m³/h。
以杭州制氧機集團有限公司為代表的中國空分設備制造業經過幾十的發展，一躍成為了“我國乃至q*z*大的空分設備制造基地之一”，行業一年中制造的空分設備制氧能力總量從2000年的15萬m³/h上升至300多萬m³/h左右，大型、特大型空分設備的主要制造廠商有見下表所示。

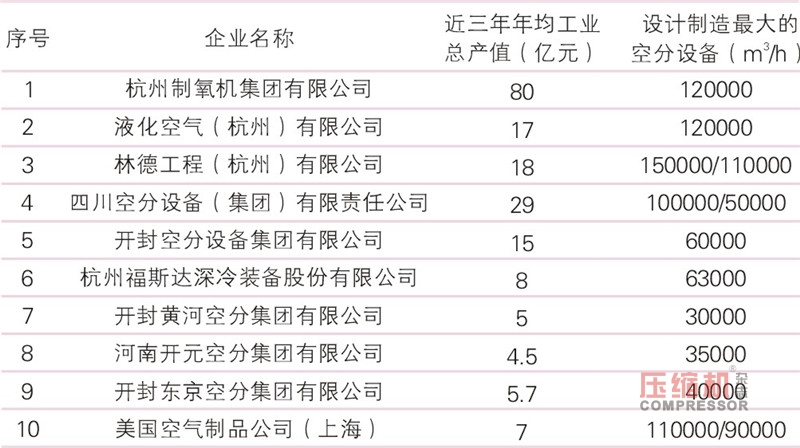

在上述的廠商中有3家外資企業，來自世界500強企業，代表當今空分設備的世界先進水平，此外，還有開封迪爾、河南開利、杭州世亞德、杭州凱德、蘇州制氧機等廠商設計、制造20000m³/h等級及以下的中大型空分設備，目前在國產的60000等級及以下的空分設備市場占有率已達到90%以上，制氧容量已達世界s*位，而在60000等級以上市場中，國內企業與外資的競爭則相當激烈。
大型空分設備的國產發展現狀
我國大中型空分設備的設計制造迄今已有60多年的歷史，走過仿制、引進技術、自主研發三個階段。
第一階段為上世紀改革開放前，在計劃經濟的指令下，走過了仿制俄羅斯空分機型的石頭蓄冷器切換流程、鋁帶式蓄冷器切換式流程、板翅式換熱器切換流程的空分設備等階段，主要產品等級為1000、3350、6000m³/h空分設備，當時的設備存在著產品產量、純度達標難、能耗高、可靠性差的各種不足。
第二階段為上世紀八十年代，我國引進了德國林德公司的大型空分設備設計制造技術，使我國的中大型空分設備設計、制造水平迅速提高，空分流程進步到分子篩吸附的全低壓流程，這一時期空分設備等級主要為6000、10000m³/h，其用戶為冶金工業企業居多。
第三階段上世紀九十年代后，以杭氧為代表的我國空分設備制造業在消化吸收引進技術的基礎上，自主研發了新一代的帶增壓透平膨脹機分子篩吸附、規整填料精餾塔技術流程空分設備，國內企業突破了流程組織、流程計算、精餾計算等空分設備設計技術的難關，掌握了空分設備設計制造的全部技術要領，并擁有自主知識產權，使國產空分設備的產量、純度、氧提取率、單位氧能耗等技術參數指標均達到了sj*l水平，國產空分產品z*大規格從10000m³/h上升到了15000m³/h。這一期間林德、液空等國際大牌企業看好中國的大型空分設備市場，在國內建合資或獨資公司，并向市場推出20000m³3/h及以上規格的大型空分設備，而后又推出30000、60000等級及以上規格的大型空分設備。
2000年以后，隨著我國冶金、石化、煤化工等產業對大型、特大型空分設備需求的迅速增長，促進了我國空分設備行業的快速發展，以杭氧、川空、開封空分等為代表的一大批民族空分設備制造企業緊跟世界空分技術發展的步伐，通過自主創新、自主研發，開發出了適用冶金、石化、新型煤化工需要的不同內壓縮流程的大型空分設備，設備z*大規格迅速地從20000m³/h提高到了30000、40000、50000、60000m³/h，又從60000等級上升到了8～12萬等級，滿足了國民經濟發展的需求。據了解，國產大型空分設備發展過程取得的階段性成果主要有：
2002年12月，杭氧通過自主創新、自主研發，開發的s*套國產30000m³/h空分設備順利開車，其主要技術指標達到同類型空分設備的國際先進水平，s*次實現了我國從“七五”就開始攻關的“3萬”等級大型空分設備的國產化。
2004年9月，開封空分集團研制的國內s*套4萬內壓縮空分裝置在山東華魯恒升一次開車成功。
2009年7月，杭氧提供給大唐國際多倫煤化工3套58000Nm³/h內壓縮空分設備一次開車成功；
2010年，杭氧研制的4套60000m³/h在神華包頭烯烴項目開車成功，同年10月21日6萬等級內壓縮空分裝置在北京順利通過中國機械工業聯合會組織的鑒定，該項目并于2013年獲得中國機械工業科技進步一等獎。
2011年，杭氧取得了廣西杭氧盛隆的1套80000m³/h空分設備合同，于2013年8月底成功出氧，工況變負荷范圍50%—100%，至今已連續運行多年。
2012年，杭氧取得了伊朗卡維12萬m³/h成套空分設備的合同訂單，空氣處理量達到61萬m³/h，運行穩定良好。
2013年初，杭氧一舉取得了神華煤制油項目中12套10萬m³/h空分設備大訂單中的6套特大型空分設備，目前10萬m³/h空分均已在現場安裝完畢，等待試車，投入運行，這是國產特大型空分設備與國際品牌在同一場合、同一工況下的競技，必將成為近期我國乃至q*空分設備制造業的熱點。
隨杭氧、開封空分集團有限公司（以下簡稱：開封空分）之后，四川空分設備集團有限責任公司（以下簡稱：川空）、河南開元、開封東京、開封黃河、開封迪爾、杭州福斯達等8家單位也相繼開發了20000Nm³/h、30000Nm³/h空分設備，有的也已設計、制造40000Nm³/h、50000Nm³/h、60000m³/h等級的成套空分設備的業績。
國產大型、特大型空分設備在容量規格不斷增大的過程中，并經上百套大型空分設備的實踐，設計制造水平也取得了很大進步，杭氧流程掌握了空分流程組織、流程計算、精餾計算、精細制造、安全評估等空分設備設計制造技術，在配套部機基本相同的情況下，國產化設計、制造、成套的大型、特大型的空分設備如：產品產量、純度、品種、達到壓力、氧提取率、能耗、運行周期等技術性能指標，已經達到了gj*l水平，與外資企業的產品勢均力敵，以致于外資品牌產品成套價格也大幅度地下降，與國產設備處在同一水平線上。
值得自豪的是，這十多年來杭氧生產的大型空分設備除國內市場使用外，已有30多套萬立以上大型空分設備遠銷國際市場，其中：3萬、4萬、5萬空分設備已出口歐洲、北美，在德國、西班牙等發達國家投入運行。6萬、8萬、12萬空分設備出口伊朗、土耳其等國，這是我國空分設備制造業一大進步。另外由梅塞爾、AP、普萊克斯、林德、法液空等外資企業在中國境內投資的工業氣體項目，也大量選用了杭氧、川空、福斯達、蘇氧等企業的國產空分設備，充分證明了國產空分的技術性能指標接近甚至達到了國外水平。
國產化的現狀與差距
在實現大型、特大型空分設備成套技術國產化的同時，空分設備關鍵核心部機完成從“成套”到“國產化配套”轉型的有：
1）沈鼓、陜鼓近年來均成功研制出6萬空分配套用的大型空壓機、增壓機，投入運行；陜鼓研制的8萬空分配套用大型空壓機、增壓機已通過機械性能試車；沈鼓為神華寧煤10萬空分配套的大型空壓機、增壓機也已研制成功，并于2015年8月在沈鼓營口制造基地連同杭州汽輪機公司制造的工業汽輪機一起進行了全負荷試車，試車結果表明性能達到合同要求，實現了大型空壓機組的國產化，目前該空壓機已在安裝中；
2）為適應大型、特大型空分的需要，杭氧在臥式分子篩吸附器的基礎上研制出了立式徑向流分子篩吸附器；以上海恒業、洛陽建龍為代表的國產分子篩企業在研制新型分子篩方面取得了較大突破，其中高效鋰分子篩產品在深冷空分中得到成功應用；
?、?杭氧、川空研制的各種板翅式換熱器，包括低阻高效高壓（10MPa）的板翅式換熱器成功應用在大型、特大型空分設備中；
② 杭氧研制出了8萬、10萬、12萬空分用高效低阻力精餾塔；
?、?杭氧研制出了大型空分用的全浸式低液位節能型主冷凝蒸發器；
④ 杭氧、開封空分研制出了大型、特大型空分用高性能多系列膨脹機組，包括液體透平膨脹機；
?、?杭氧研制出了大流量、高壓（流量60000Nm³/h 出口壓力8.7MPa）低溫液體泵，已投入實際運行；
?、?杭氧、川空研制的大容積低溫液體貯槽及汽化器，已得到廣大用戶的認可；
?、?浙江中控、和利時為大型、特大型空分研發的DCS控制系統，其技術水平完全可與進口控制系統媲美。
誠然，大型、特大型空分設備是由多機組、多部機組成，而配套于大型、特大型空分設備各機組、部機的國產化水平參差不一，與國際先進水平相比，還存在一定的差距，表現在：
空分配套的大型壓縮機組及增壓機組是空分設備中關鍵運轉部機，投資額大，占大型、特大型空分設備投資額的40%左右，其效率高低直接影響成套空分設備的效率與能耗，國產大型空壓機、增壓機組與曼透、西門子公司的機器尚存在一定的差距，且國產機業績不多，無法取得成套廠商和廣大用戶的認可，這也是大型、特大型空分國產化率不高的關鍵。空分配套的透平膨脹機、低溫液體泵也存在與壓縮機一樣的囧境。
國產空分設備成套和配套部機在整體技術水平能達到國外同類產品水平，但國產設備往往存在可靠性不高的問題，設計、制造過程中的精細化管理不夠，各種小錯誤不斷，從而使小問題釀成大問題，這也是用戶在同等條件下選擇進口的主要因素。另外，總體設計、結構設計、管道布置等考慮上，存在粗、大、笨，既浪費材料又不美觀的通病。
從空氣過濾器到壓縮機、增壓機、換熱器、容器、泵、閥、各種管材、板材、吸附劑、儀器儀表，需要各行各業眾多單位的配合協調，針對空分設備所需的特別是低溫環境下和氧介質環境下的特殊配套，專門設計、專業制造，國內未形成系統的產業鏈，特別是在大型、特大型空分的開發上，許多環節缺乏，造成只能依賴進口或無法滿足成套性能的要求。
技術發展趨勢與展望
氣體分離設備行業中在經歷了高速發展階段，進入了“新常態”的發展期，需求在萎縮，但空分設備是國家重大裝備的組成部分，大工業的發展離不開空分設備，空分設備大型、特大型、機組集群化成為一種趨勢。特大型化的空分設備可以直接減少大型冶金、化工項目的空分設備臺數，進而減少設備投資、設備用地和設備運行、維護的人工工作量，空分設備大型化與機組集群化，有利于設備的統一管理，但同時也必將對現場布置優化提出更高的要求。
空分流程的多樣化也是大型空分設備的發展趨勢之一，由于隨著工業工藝發展，特別是煤化工領域中空分設備，用戶對空分產品的純度、壓力、時長等規格，如：煤化工中各種工藝流程不同，對氣體產品的需求品種就不一樣，又因不同的氣化爐的類型、規格，對氣體產品要求又不一樣，有高壓氧、中壓氧、高壓氮、中壓氮、低壓氮、儀表空氣、液氧、液氮等多種規格，而且用氣量變化也很大，這就對空分設備流程設計、運行提出更高要求，將要求空分設備廠商，以工藝包模式，對各類流程實現整體開發。此外，開發IGCC等空分新應用領域的流程、大型空分稀有氣體全提取流程、混合塔制取低純度氧流程、超高純氧、氮提取流程等也是大型空分的研究方向。
隨著“互聯網+”的發展，工業4.0體系日趨成熟，充分運用互聯網遠程監控，建立遠程監控系統，實時收集大型空分設備運行數據，并進入大數據分析，進行自動故障診斷，為用戶提出優化操作建議，及時發現問題，改進設計方案。
在一些用戶企業中，尤其是鋼鐵企業中，存在著用氧不均衡的狀況，而空分設備生產又是必須連續性運行的，因此就造成了鋼廠用氧量減小時，大量的氧氣被放空，造成能源的巨大浪費，特別是在隨著空分的超大型化，空分設備的設計能力與供求量之間矛盾更為突出。同時，隨著市場競爭日益加劇，企業對成本的控制越來越嚴，而降低氧氣放散率成為了降低制氧成本的關鍵?？辗衷O(shè)備的智能化，自動變負荷技術的推廣應用成為大型空分設備發展的必然趨勢。
空分設備設計、制造的精細化是大型空分設備的發展趨勢，空分設備技術已發展到了一定的水平，進一步的提高與發展的空間有限，需要從細節做起，因此提高大型空分設備設計的精確化，制造的精細化程度，是大型空分設備發展關鍵。另外，大型、特大型空分設備在大型工業化中的重要性，牽一發而動全身，一個細節就會影響整套空分，乃至整個工程，也決定了對大型空分設備越來越高的制造要求。
在大型、特大型空分設備國產化的同時帶動相關機組、配套部機、配套元器件的國產化，如：開發低阻高效高壓板式換熱器，承壓可達12.5MPa以上，強化翅片的換熱效果和承壓能力；開發高效節能的主冷凝蒸發器，在保證安全的情況下盡可能降低液位溫差，保證能耗z*優；開發低溫關鍵配套閥門，滿足各種工況下開關及調節要求；開發透平膨脹機及全液體高壓膨脹機，提高運轉效率，適應各類流程；開發全系列高效產品壓縮機，提高運轉效率，適應各類流程。
通過與風機、泵閥等行業共同研發，形成國產空分設備的產業鏈，進一步提高大型、特大型空分設備的國產化率，其中：60000m³/h等級及以下成套空分設備的國產化率從現在的50～70%提高到85%以上，主要是配套空壓機、增壓機的效率與可靠性提高，實現真正的國產化；60000m³/h以上等級成套空分設備的國產化率從現在的40%提高到65%以上。
《中國制造2025》提出了通過“三步走”實現制造強國的戰略目標：第一步，到2025年邁入制造強國行列；第二步，到2035年中國制造業整體達到世界制造強國陣營中等水平；第三步，到新中國成立一百年時，綜合實力進入世界制造強國前列。應當看到，現階段我國大型、特大型空分設備國產化制造水平已通過自身的努力實現邁入了制造強國的行列，因此今后十年中，應努力實現大型、特大型空分設備成套設計制造及關鍵配套機組達到世界先進水平，整體達到世界制造強國中等水平。
隨著我國冶金、石化、煤化工等產業十多年來對空分設備大型化需求的日益增加，空分設備規格朝著大型、特大型方向發展。據統計，2000年以來我國新增的空分設備制氧能力就高達3300萬m³/h，其單臺容量也從2-3萬m³/h，發展到目前的10-12萬m³/h。
以杭州制氧機集團有限公司為代表的中國空分設備制造業經過幾十的發展，一躍成為了“我國乃至q*z*大的空分設備制造基地之一”，行業一年中制造的空分設備制氧能力總量從2000年的15萬m³/h上升至300多萬m³/h左右，大型、特大型空分設備的主要制造廠商有見下表所示。
在上述的廠商中有3家外資企業，來自世界500強企業，代表當今空分設備的世界先進水平，此外，還有開封迪爾、河南開利、杭州世亞德、杭州凱德、蘇州制氧機等廠商設計、制造20000m³/h等級及以下的中大型空分設備，目前在國產的60000等級及以下的空分設備市場占有率已達到90%以上，制氧容量已達世界s*位，而在60000等級以上市場中，國內企業與外資的競爭則相當激烈。
大型空分設備的國產發展現狀
我國大中型空分設備的設計制造迄今已有60多年的歷史，走過仿制、引進技術、自主研發三個階段。
第一階段為上世紀改革開放前，在計劃經濟的指令下，走過了仿制俄羅斯空分機型的石頭蓄冷器切換流程、鋁帶式蓄冷器切換式流程、板翅式換熱器切換流程的空分設備等階段，主要產品等級為1000、3350、6000m³/h空分設備，當時的設備存在著產品產量、純度達標難、能耗高、可靠性差的各種不足。
第二階段為上世紀八十年代，我國引進了德國林德公司的大型空分設備設計制造技術，使我國的中大型空分設備設計、制造水平迅速提高，空分流程進步到分子篩吸附的全低壓流程，這一時期空分設備等級主要為6000、10000m³/h，其用戶為冶金工業企業居多。
第三階段上世紀九十年代后，以杭氧為代表的我國空分設備制造業在消化吸收引進技術的基礎上，自主研發了新一代的帶增壓透平膨脹機分子篩吸附、規整填料精餾塔技術流程空分設備，國內企業突破了流程組織、流程計算、精餾計算等空分設備設計技術的難關，掌握了空分設備設計制造的全部技術要領，并擁有自主知識產權，使國產空分設備的產量、純度、氧提取率、單位氧能耗等技術參數指標均達到了sj*l水平，國產空分產品z*大規格從10000m³/h上升到了15000m³/h。這一期間林德、液空等國際大牌企業看好中國的大型空分設備市場，在國內建合資或獨資公司，并向市場推出20000m³3/h及以上規格的大型空分設備，而后又推出30000、60000等級及以上規格的大型空分設備。
2000年以后，隨著我國冶金、石化、煤化工等產業對大型、特大型空分設備需求的迅速增長，促進了我國空分設備行業的快速發展，以杭氧、川空、開封空分等為代表的一大批民族空分設備制造企業緊跟世界空分技術發展的步伐，通過自主創新、自主研發，開發出了適用冶金、石化、新型煤化工需要的不同內壓縮流程的大型空分設備，設備z*大規格迅速地從20000m³/h提高到了30000、40000、50000、60000m³/h，又從60000等級上升到了8～12萬等級，滿足了國民經濟發展的需求。據了解，國產大型空分設備發展過程取得的階段性成果主要有：
2002年12月，杭氧通過自主創新、自主研發，開發的s*套國產30000m³/h空分設備順利開車，其主要技術指標達到同類型空分設備的國際先進水平，s*次實現了我國從“七五”就開始攻關的“3萬”等級大型空分設備的國產化。
2004年9月，開封空分集團研制的國內s*套4萬內壓縮空分裝置在山東華魯恒升一次開車成功。
2009年7月，杭氧提供給大唐國際多倫煤化工3套58000Nm³/h內壓縮空分設備一次開車成功；
2010年，杭氧研制的4套60000m³/h在神華包頭烯烴項目開車成功，同年10月21日6萬等級內壓縮空分裝置在北京順利通過中國機械工業聯合會組織的鑒定，該項目并于2013年獲得中國機械工業科技進步一等獎。
2011年，杭氧取得了廣西杭氧盛隆的1套80000m³/h空分設備合同，于2013年8月底成功出氧，工況變負荷范圍50%—100%，至今已連續運行多年。
2012年，杭氧取得了伊朗卡維12萬m³/h成套空分設備的合同訂單，空氣處理量達到61萬m³/h，運行穩定良好。
2013年初，杭氧一舉取得了神華煤制油項目中12套10萬m³/h空分設備大訂單中的6套特大型空分設備，目前10萬m³/h空分均已在現場安裝完畢，等待試車，投入運行，這是國產特大型空分設備與國際品牌在同一場合、同一工況下的競技，必將成為近期我國乃至q*空分設備制造業的熱點。
隨杭氧、開封空分集團有限公司（以下簡稱：開封空分）之后，四川空分設備集團有限責任公司（以下簡稱：川空）、河南開元、開封東京、開封黃河、開封迪爾、杭州福斯達等8家單位也相繼開發了20000Nm³/h、30000Nm³/h空分設備，有的也已設計、制造40000Nm³/h、50000Nm³/h、60000m³/h等級的成套空分設備的業績。
國產大型、特大型空分設備在容量規格不斷增大的過程中，并經上百套大型空分設備的實踐，設計制造水平也取得了很大進步，杭氧流程掌握了空分流程組織、流程計算、精餾計算、精細制造、安全評估等空分設備設計制造技術，在配套部機基本相同的情況下，國產化設計、制造、成套的大型、特大型的空分設備如：產品產量、純度、品種、達到壓力、氧提取率、能耗、運行周期等技術性能指標，已經達到了gj*l水平，與外資企業的產品勢均力敵，以致于外資品牌產品成套價格也大幅度地下降，與國產設備處在同一水平線上。
值得自豪的是，這十多年來杭氧生產的大型空分設備除國內市場使用外，已有30多套萬立以上大型空分設備遠銷國際市場，其中：3萬、4萬、5萬空分設備已出口歐洲、北美，在德國、西班牙等發達國家投入運行。6萬、8萬、12萬空分設備出口伊朗、土耳其等國，這是我國空分設備制造業一大進步。另外由梅塞爾、AP、普萊克斯、林德、法液空等外資企業在中國境內投資的工業氣體項目，也大量選用了杭氧、川空、福斯達、蘇氧等企業的國產空分設備，充分證明了國產空分的技術性能指標接近甚至達到了國外水平。
國產化的現狀與差距
在實現大型、特大型空分設備成套技術國產化的同時，空分設備關鍵核心部機完成從“成套”到“國產化配套”轉型的有：
1）沈鼓、陜鼓近年來均成功研制出6萬空分配套用的大型空壓機、增壓機，投入運行；陜鼓研制的8萬空分配套用大型空壓機、增壓機已通過機械性能試車；沈鼓為神華寧煤10萬空分配套的大型空壓機、增壓機也已研制成功，并于2015年8月在沈鼓營口制造基地連同杭州汽輪機公司制造的工業汽輪機一起進行了全負荷試車，試車結果表明性能達到合同要求，實現了大型空壓機組的國產化，目前該空壓機已在安裝中；
2）為適應大型、特大型空分的需要，杭氧在臥式分子篩吸附器的基礎上研制出了立式徑向流分子篩吸附器；以上海恒業、洛陽建龍為代表的國產分子篩企業在研制新型分子篩方面取得了較大突破，其中高效鋰分子篩產品在深冷空分中得到成功應用；
?、?杭氧、川空研制的各種板翅式換熱器，包括低阻高效高壓（10MPa）的板翅式換熱器成功應用在大型、特大型空分設備中；
② 杭氧研制出了8萬、10萬、12萬空分用高效低阻力精餾塔；
?、?杭氧研制出了大型空分用的全浸式低液位節能型主冷凝蒸發器；
④ 杭氧、開封空分研制出了大型、特大型空分用高性能多系列膨脹機組，包括液體透平膨脹機；
?、?杭氧研制出了大流量、高壓（流量60000Nm³/h 出口壓力8.7MPa）低溫液體泵，已投入實際運行；
?、?杭氧、川空研制的大容積低溫液體貯槽及汽化器，已得到廣大用戶的認可；
?、?浙江中控、和利時為大型、特大型空分研發的DCS控制系統，其技術水平完全可與進口控制系統媲美。
誠然，大型、特大型空分設備是由多機組、多部機組成，而配套于大型、特大型空分設備各機組、部機的國產化水平參差不一，與國際先進水平相比，還存在一定的差距，表現在：
空分配套的大型壓縮機組及增壓機組是空分設備中關鍵運轉部機，投資額大，占大型、特大型空分設備投資額的40%左右，其效率高低直接影響成套空分設備的效率與能耗，國產大型空壓機、增壓機組與曼透、西門子公司的機器尚存在一定的差距，且國產機業績不多，無法取得成套廠商和廣大用戶的認可，這也是大型、特大型空分國產化率不高的關鍵。空分配套的透平膨脹機、低溫液體泵也存在與壓縮機一樣的囧境。
國產空分設備成套和配套部機在整體技術水平能達到國外同類產品水平，但國產設備往往存在可靠性不高的問題，設計、制造過程中的精細化管理不夠，各種小錯誤不斷，從而使小問題釀成大問題，這也是用戶在同等條件下選擇進口的主要因素。另外，總體設計、結構設計、管道布置等考慮上，存在粗、大、笨，既浪費材料又不美觀的通病。
從空氣過濾器到壓縮機、增壓機、換熱器、容器、泵、閥、各種管材、板材、吸附劑、儀器儀表，需要各行各業眾多單位的配合協調，針對空分設備所需的特別是低溫環境下和氧介質環境下的特殊配套，專門設計、專業制造，國內未形成系統的產業鏈，特別是在大型、特大型空分的開發上，許多環節缺乏，造成只能依賴進口或無法滿足成套性能的要求。
技術發展趨勢與展望
氣體分離設備行業中在經歷了高速發展階段，進入了“新常態”的發展期，需求在萎縮，但空分設備是國家重大裝備的組成部分，大工業的發展離不開空分設備，空分設備大型、特大型、機組集群化成為一種趨勢。特大型化的空分設備可以直接減少大型冶金、化工項目的空分設備臺數，進而減少設備投資、設備用地和設備運行、維護的人工工作量，空分設備大型化與機組集群化，有利于設備的統一管理，但同時也必將對現場布置優化提出更高的要求。
空分流程的多樣化也是大型空分設備的發展趨勢之一，由于隨著工業工藝發展，特別是煤化工領域中空分設備，用戶對空分產品的純度、壓力、時長等規格，如：煤化工中各種工藝流程不同，對氣體產品的需求品種就不一樣，又因不同的氣化爐的類型、規格，對氣體產品要求又不一樣，有高壓氧、中壓氧、高壓氮、中壓氮、低壓氮、儀表空氣、液氧、液氮等多種規格，而且用氣量變化也很大，這就對空分設備流程設計、運行提出更高要求，將要求空分設備廠商，以工藝包模式，對各類流程實現整體開發。此外，開發IGCC等空分新應用領域的流程、大型空分稀有氣體全提取流程、混合塔制取低純度氧流程、超高純氧、氮提取流程等也是大型空分的研究方向。
隨著“互聯網+”的發展，工業4.0體系日趨成熟，充分運用互聯網遠程監控，建立遠程監控系統，實時收集大型空分設備運行數據，并進入大數據分析，進行自動故障診斷，為用戶提出優化操作建議，及時發現問題，改進設計方案。
在一些用戶企業中，尤其是鋼鐵企業中，存在著用氧不均衡的狀況，而空分設備生產又是必須連續性運行的，因此就造成了鋼廠用氧量減小時，大量的氧氣被放空，造成能源的巨大浪費，特別是在隨著空分的超大型化，空分設備的設計能力與供求量之間矛盾更為突出。同時，隨著市場競爭日益加劇，企業對成本的控制越來越嚴，而降低氧氣放散率成為了降低制氧成本的關鍵?？辗衷O(shè)備的智能化，自動變負荷技術的推廣應用成為大型空分設備發展的必然趨勢。
空分設備設計、制造的精細化是大型空分設備的發展趨勢，空分設備技術已發展到了一定的水平，進一步的提高與發展的空間有限，需要從細節做起，因此提高大型空分設備設計的精確化，制造的精細化程度，是大型空分設備發展關鍵。另外，大型、特大型空分設備在大型工業化中的重要性，牽一發而動全身，一個細節就會影響整套空分，乃至整個工程，也決定了對大型空分設備越來越高的制造要求。
在大型、特大型空分設備國產化的同時帶動相關機組、配套部機、配套元器件的國產化，如：開發低阻高效高壓板式換熱器，承壓可達12.5MPa以上，強化翅片的換熱效果和承壓能力；開發高效節能的主冷凝蒸發器，在保證安全的情況下盡可能降低液位溫差，保證能耗z*優；開發低溫關鍵配套閥門，滿足各種工況下開關及調節要求；開發透平膨脹機及全液體高壓膨脹機，提高運轉效率，適應各類流程；開發全系列高效產品壓縮機，提高運轉效率，適應各類流程。
通過與風機、泵閥等行業共同研發，形成國產空分設備的產業鏈，進一步提高大型、特大型空分設備的國產化率，其中：60000m³/h等級及以下成套空分設備的國產化率從現在的50～70%提高到85%以上，主要是配套空壓機、增壓機的效率與可靠性提高，實現真正的國產化；60000m³/h以上等級成套空分設備的國產化率從現在的40%提高到65%以上。
《中國制造2025》提出了通過“三步走”實現制造強國的戰略目標：第一步，到2025年邁入制造強國行列；第二步，到2035年中國制造業整體達到世界制造強國陣營中等水平；第三步，到新中國成立一百年時，綜合實力進入世界制造強國前列。應當看到，現階段我國大型、特大型空分設備國產化制造水平已通過自身的努力實現邁入了制造強國的行列，因此今后十年中，應努力實現大型、特大型空分設備成套設計制造及關鍵配套機組達到世界先進水平，整體達到世界制造強國中等水平。
