　　4 壓縮機性能變化對壓縮機節能的影響

　　壓縮機的能耗水平主要由兩個方面決定，一是壓縮機出廠的設計水平，二是使用當中的狀態變化。

　　一 壓縮機出廠的能耗水平好理解，其主要決定于廠家的設計水平，出廠水平是在設計水平線下波動，應該變化不大，不正常的波動則是廠家的質量控制出毛病了。

　　二 使用當中的能耗水平變化包括兩部分：

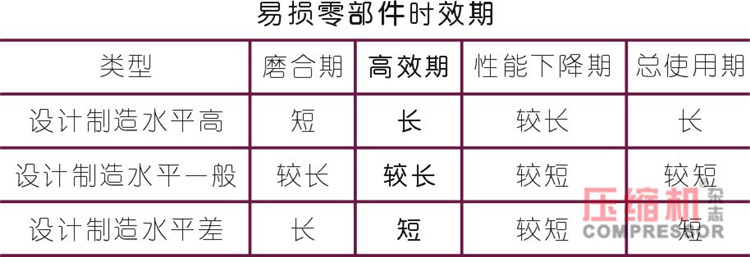

　　1、壓縮機易損零部件功能衰退。壓縮機易損零部件功能衰退是遲早的事情，設計制造水平高的易損件有一個較短的磨合期→較長的高效期→性能下降期→失效。差的零部件高效期短，見下表比較：

　　易損零部件的功能衰退，會導致壓縮機偏離高效期，能耗增加。為了延長壓縮機的高效期，為了節能，必須選購設計制造水平高的配件，選擇好的懂技術的供應商。

　　1.1 氣閥功能衰退的影響

　　氣閥功能衰退是從彈簧開始的，一種是高度衰退→彈簧力下降→導致閥片撞擊增大→閥片或閥座撞傷。

　　另一種是彈簧疲勞斷裂→彈簧力不均→彈簧分別斷裂→導致閥片撞擊增大→閥片或閥座撞傷。噪聲大，溫度高，壓力發生變化。

　　當彈簧斷裂或磨損后彈簧力不足，使氣閥的運動規律變壞，耗能增加。

　　當密封面出現傷痕時，氣閥會出現漏氣，排氣溫度升高，氣量下降，耗能增加。

　　1.2 活塞環磨損后，出現開口處間隙增大，漏氣增加。

　　支承環磨損后，活塞軸線下移，偏離氣缸軸線，活塞與氣缸的環形間隙出現上大下小的形狀，后果一是漏氣面積變大，漏氣增加；后果二是上部活塞環承受附加的剪切力，磨損加劇。

　　級差活塞的活塞環磨損后，高壓段吸排氣行程都向平衡段漏氣，低壓端壓縮排氣行程也向平衡段漏氣，雖然是內漏，但耗能嚴重。

　　1.3 填料磨損后，一部分漏氣經回收管漏到一段進氣管線，回氣室外邊的兩環或三環密封環漏氣，高壓氣體直接漏入大氣，損失較大。

　　1.4 化工壓縮機的冷卻系統用二次水或三次水，冷卻器、氣缸和填料冷卻水套極易堵塞。冷卻器的水側換熱面結垢后，增加熱阻，使冷卻效果變差。吸氣溫度升高，耗電增加。

　　1.5 化工壓縮機問題大的是潤滑系統。有些壓縮機，注油器注了大量的壓縮機油，而不能有效解決活塞環和氣缸的磨損。

　　壓縮機吸氣帶水會使普通壓縮機油潤滑功能大為降低。有些壓縮機氣缸出現蛇皮斑磨損，加劇了活塞環和氣缸的磨損，使壓縮機耗能增加。

　　2、工藝系統變化對壓縮機影響

　　化工生產原料氣的焦油和硫化氫對壓縮機影響很大，當靜電除焦效率高時，壓縮機氣閥運行一個月，僅出現淡黃色，3個月下來，積碳也不超過0.2毫米。靜電除焦出故障時，壓縮機氣閥運行一周，閥座上的積碳就會達到2毫米。

　　適應這種壓縮機的氣閥宜采用10～12毫米寬的閥片，適當提高升程，加大彈簧中徑設計，強化緩沖片的緩沖功能，適當加寬外圈密封面，降低閥片落座速度，減輕外圈閥座密封面的點蝕。在靜電除焦同樣效果時，延長氣閥較高效率時間2～3倍。新閥的阻力可保持7.5寬閥片的數據，使用1月后，12毫米寬閥片的氣閥阻力只有7.5毫米阻力的30～50%。

　　5 壓縮機氣閥對壓縮機節能的影響

　　5.1 氣閥簡介

　　壓縮機氣閥是壓縮機的易損零部件，氣閥對壓縮機的打氣量和耗電影響最大。

　　氣閥由：閥座、限制器、閥片、（緩沖片）、彈簧、定位銷、螺栓和螺母組成。

　　閥座：自由狀態下，閥片停留在閥座上，蓋住氣流通道。

　　閥片：在氣閥工作時，在閥座與限制器間運動，交替開啟與關閉氣流通道。

　　限制器：限制閥片運動升程，承納彈簧，其上有彈簧孔透氣孔。

　　彈簧：在氣閥關閉時，推動閥片落向閥座，并在開啟時，減小閥片對限制器的撞擊。

　　緩沖片：在開啟時，減小閥片對限制器的撞擊。

　　活塞壓縮機有兩種氣閥，吸氣閥和排氣閥。吸氣閥的閥座在氣閥外側（螺母側），排氣閥的閥座在氣閥內側。

　　壓縮機氣閥的基本要求是：

　　1 及時啟閉：在活塞換向時，閥片能及時充分穩定開啟和及時關閉；

　　2 不漏氣；

　　3 壽命長。

　　有些壓縮機氣閥的供應商，為了片面的追求長壽命，降低氣閥升程，加大了氣閥阻力，不僅降低了打氣量，更為有害的是加大了電耗，加大了用戶的使用成本。

　　5.2 氣閥技術發展概述

　　最早的壓縮機使用的是菌狀閥。

　　網狀閥：

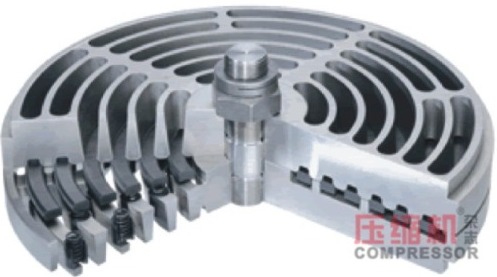

　　現代工藝壓縮機用的多的是網狀閥（如右圖），它的獨特結構，使之適合于大多數工藝壓縮機。網狀閥與環狀閥相比優點主要在于：（1）閥片啟閉動作一致；（2）大多數的網狀閥有緩沖片，巧妙的配置緩沖片能形成一個合理的彈力系統，是保證網狀閥壽命的關鍵。無緩沖片的網狀閥壽命與有緩沖片的網狀閥差距較大。

　　網狀閥片主要有三種類型：中心壓緊的金屬網狀閥片（帶彈性臂），中心滑動的金屬網狀閥片（無彈性臂），中心滑動的非金屬網狀閥片。

　　網狀閥緩沖片主要有三種：中心壓緊無彈簧助力緩沖片（帶彈性臂），中心壓緊有彈簧助力的緩沖片（無彈性臂），中心滑動有彈簧助力的緩沖片。

　　網狀閥彈簧有彈簧片型、波形彈簧、螺旋圓錐形彈簧和螺旋圓柱形彈簧。

　　網狀閥設計得好的話，低壓級配1片緩沖片就行，高壓級配2片階梯式緩沖片。

　　環狀閥：

　　環狀閥的特點是結構簡單，造價低。做得好的話壽命也很長，缺點是多環難于做到啟閉動作一致。

　　為了減輕閥片上升對升程限制器的裝機，有的公司采用了加緩沖片結構的環狀閥。

　　由普通環狀閥發展而來的氣墊閥在高壓段有著特殊的優勢，設計得好的氣墊閥能取得噪聲小，壽命長和阻力小的效果。

　　由塑料材料制成的錐面密封和弧面密封閥片的環狀閥，阻力損失最小。缺點是加工要求高，磨合前的密封狀態不及普通環狀閥和不適合排氣壓力大于130bar，壓差大于65ba的場合（塑料閥片限制）。

　　菌狀閥（蘑菇閥）：

　　盡管美國人認為由于尼龍菌狀閥可以在不增加氣閥個數和外形尺寸的情況下，借助于提高升程獲得所需的通流面積，減低壓力損失，是煤氣輸送壓縮機用過的氣閥中最合適的一種。但是，在我國以煤為原料的合成氨系統中使用不理想，而且價格太高。

　　5.3 壓縮機氣閥技術發展的趨勢

　　5.3.1 專業氣閥制造企業的發展

　　壓縮機氣閥作為一個影響壓縮機可靠性的關鍵部件，過去大的壓縮機公司幾乎都有氣閥研究機構和生產部門。專業從事壓縮機氣閥研究生產的公司不多，國外比較著名的有賀爾碧格，CPI（英國國際壓縮機產品公司）。最近幾年國內的壓縮機氣閥公司發展比較快。

　　5.3.2 氣閥種類的變化

　　目前在工藝壓縮機中以網狀閥和環狀閥為主，在高壓段氣墊閥用的也不錯。錐面閥由于加工精度要求高，價格也高，在國內部分煉油廠壓縮機有用；部分美國壓縮機用菌狀閥，其它壓縮機用的不多。這幾年隨著peek技術的成熟，塑料閥片的網狀閥用的比較多。

　　5.3.3 氣閥彈簧的發展

　　氣閥彈簧對氣閥的壽命影響很大。

　　1）彈簧材料：壓縮機氣閥的壽命主要決定于氣閥彈簧，氣閥彈簧彈力變小或斷裂，會使閥片破壞。多年的經驗證明油淬火鋼絲和進口的17-7PH精拔鋼絲制作的氣閥彈簧壽命壽命長。

　　2）彈簧計算：氣閥彈簧多是疲勞斷裂，設計不良的氣閥也會產生氣閥彈簧磨損斷裂。氣閥彈簧的設計時，必須通過計算彈簧方案的疲勞強度安全系數，疲勞強度安全系數的驗算是以彈簧的負載與材料的1×107的剪切強度的比值為依據。由于壓縮機氣閥彈簧的循環次數要大于1×108才行，所以氣閥彈簧的疲勞強度的驗算公式也需修改。

　　除此以外，控制彈簧的螺旋角比纏繞比更重要。

　　設計彈簧時，應參考壽命長的彈簧參數，設計多個方案，通過計算，選擇較優方案。

　　3）氣閥彈力系統優化設計：追求高的彈簧疲勞壽命，是優化氣閥設計的關鍵。在同樣的閥座、閥片，基礎上合理設計彈簧，合理分配彈簧力、設計精心緩沖片和升程限制器，會使氣閥的一次可靠使用期大為提高。

　　5.3.4 高超的設計技巧保證氣閥的長壽命和低能耗

　　高精度的氣閥壽命長，能耗低。

　　不斷用新技術提高氣閥零件的精度和光亮度，會延長壽命和降低能耗。

　　流動阻力小的氣閥由于具有節能的優點。流動阻力小的氣閥建立在高超的設計技術，新的材料技術，精細的制造技術，獨特的工藝技術之上。

　　不同的壓縮機和工況，以及不同的同型號壓縮機適應的氣閥不同。壓縮機氣閥的個性化很強，勉強使用相同氣閥，會出現壽命低和耗能高的現象。

　　高超的壓縮機氣閥設計者，會按照閥孔尺寸和壓縮機尺寸參數、壓力、氣體性質，計算出較優的氣閥行程（壽命和阻力綜合較優；按照氣體所含固、液雜質的多少和在閥座通道積聚的可能性，選擇閥座通道尺寸；配置較優材料及尺寸的閥片和緩沖片；按照閥片運動規律要求，計算設計彈簧（要求彈力適合，疲勞強度高）；按照壓縮機要求的不同，選擇性價比合適的材料和工藝，保證所設計的氣閥綜合經濟性最佳；合理應用精加工專機，加工中心，光整加工技術，化學和物理涂層技術，氣體檢漏技術能較大提高氣閥的水平。

　　氣閥與制動器的正確連接被人忽視了，大而薄的大型低壓段氣閥在吸排氣壓力作用下，會發生高頻率的變形，這種變形干擾了氣閥的密封，增加了泄漏。這點在壓縮機節能改造中是很重要的。

　　5.4 氣閥對壓縮機節能的影響

　　5.4.1 氣閥對壓縮機節能的影響首先體現在氣閥的阻力偏大。氣閥阻力偏大的原因在于壓縮機氣閥的升程普遍偏小和通道易堵塞。

　　5.4.1.1 壓縮機氣閥的升程普遍偏小

　　5.4.1.1.1 由于設計經驗的限制，一般的壓縮機設計人員和普通的氣閥制造商不知道某種壓縮機的最佳升程是多少；

　　5.4.1.1.2 一般人很難知道壓縮機升程對壓縮機耗電到底有多大影響；

　　5.4.1.1.3 一般的壓縮機設計人員和普通的氣閥制造商缺乏長氣閥壽命的技術，懼怕氣閥壽命短，而故意壓低氣閥升程，使壓縮機終生多耗很大數量的電能；

　　5.4.1.1.4 壓縮機用戶得不到真正的壓縮機氣閥技術，因?yàn)榻^大部分氣閥供應商根本不懂壓縮機氣閥技術。

　　好的氣閥，氣閥的能耗小于壓縮機軸功率的6%；而設計制造質量差的氣閥，其能耗甚至大于壓縮機軸功率的20%，特別是低壓大排量工況的壓縮機。

　　由于價格、供應渠道和其它原因，致使低水平氣閥充斥壓縮機市場和壓縮機配件市場，占據大量的在用壓縮機，使我國每年僅在壓縮機上多耗電達十幾億千瓦小時。

　　5.4.1.2 氣閥對在用壓縮機適應性差。煤化工的氮?dú)錃鈮嚎s機、煉油廠的原料氣壓縮機、富氣壓縮機和乙烯、丙烯等壓縮機的氣體中多含有大量易固化的煤焦油、硫化氫氣液成分和固體顆粒，極易積聚在氣閥通道上，堵塞通道?；すに嚿喜捎渺o電除焦和靜電除塵手段進行處理，當上述設備效率低時，窄通道的壓縮機氣閥極易堵塞，嚴重時氣閥6～7天就要拆下清洗。

　　好的氣閥設計可以有效緩解這種情況，兼顧正常工況和不正常工況，優化氣閥通道尺寸，以取得綜合的最優。

　　5.4.2 氣閥對壓縮機節能的影響還體現在氣閥的可靠性差，可靠性差帶來兩種后果。

　　5.4.2.1 一種是氣閥零件損壞，由于氣閥失效造成壓縮機停車的次數占壓縮機全部停車次數的60%以上。近年來，隨著壓縮機運行企業的不斷擴能改造，企業沒有或極少備用壓縮機，氣閥的頻繁失效導致壓縮機運轉率降低，直接影響企業的產能與經濟效益，同時也大大加重了壓縮機檢修工人的勞動強度。氣閥一失效，不論寒暑，檢修工人要迅速更換，尤其是高溫環境下，要更換裝在大型壓縮機氣缸底部失效的排氣閥尤其費勁。

　　5.4.2.2 氣閥雖然未出現明顯損壞跡象，但由于氣閥的設計制造缺陷，使氣閥易偏離高效區，在中低效區和低效區長期運轉，多耗大量的電能。

　　5.4.3 氣閥對壓縮機節能的影響還體現在對壓縮機容積流量的影響。

　　吸氣閥彈簧力過大、吸氣閥會提前關閉，會導致吸氣不足。在吸氣閥彈簧力過小會導致氣閥延遲關閉，氣缸內的氣體向吸氣腔倒流。

　　排氣閥彈簧力過大、會導致排氣閥提前關閉，會導致排氣終了時，氣缸內氣體壓力增大，相當于壓縮終了時余隙容積內的氣體壓力增大，壓縮機容積流量下降。在排氣閥彈簧力過小而導致延遲關閉等情況下，排氣腔內的氣體向氣缸內倒流，容積流量下降。工程實踐中，氣閥對壓縮機容積流量的影響有時會達到7%。工藝壓縮機容積流量直接影響企業的產量與經濟效益。壓縮機氣閥設計與改造時，必須考慮氣閥對壓縮機容積流量的影響。

　　5.4.4 氣閥對壓縮機節能的影響還體現氣閥對壓縮機排氣溫度的影響，從壓縮機示功圖可以看出，阻力大的氣閥會導致壓縮機的實際壓比增加，壓縮機排氣溫度增大。工程實踐中，同一臺壓縮機在相同工況下采用阻力小的氣閥與阻力大的氣閥相比，壓縮機的排氣溫度有時能下降10℃以上。壓縮機排氣溫度下降，不僅直接降低了能耗，而且會提高壓縮機的潤滑效果，減少積碳，提高氣閥的。

　　6 活塞壓縮機活塞環對壓縮機節能的影響

　　活塞與氣缸的密封程度對壓縮機節能的影響很大，磨損很小的活塞環，漏氣少，耗能也相對少。

　　傳統的活塞環主要是鑄鐵活塞環和少量的銅活塞環。

　　銅環以前主要用在氧壓機上，其目的是防止摩擦產生火花。有一階段，有人在氮?dú)鋲嚎s機，二氧化碳壓縮機高壓段采用青銅環，效果不好。后來有人把銅環改成了填充聚四氟乙烯環或PEEK環。

　　過去的壓縮機多使用鑄鐵活塞環，新型的化工壓縮機基本都采用塑料活塞環和支承環，因其便于實現無油潤滑和少油潤滑。

　　有些企業用碳纖環效果不錯，較理想的是××廠的原2#6M50-305/251（7段）壓縮機6六段支承環和活塞環20個月磨損只有0.1毫米。該廠S4M-180/56甲醇原料氣壓縮機，三、四段活塞環和支承環在無油狀態下壓縮機的3、4段活塞環，在裝配時涂了SL特種塑料潤滑脂，使用一年后，檢測發現支承環和和活塞環僅磨損0.1mm。

　　山東海化盛興化工有限公司的6MD32-180/320壓縮機六段環，由銅環改用碳纖環后，使用20個月，磨損也僅1毫米。

　　PEEK活塞環自身的抗磨性是非凡的，其壽命可達上萬小時。但有時對缸套和活塞槽的磨損是劇烈的，甚至達到一個月磨損1mm。很多化工企業試用后，都不得不取消試用。不過，在個別的二氧化碳壓縮機高壓段還有用的，也是趨于無奈（碳纖環壽命只有10天），改用PEEK環，壽命3～4個月?，F(xiàn)用壽命可達6個月～1年，個別的用了一年多。半年檢查一次！4段缸套磨損極限內定為2mm，缸套壽命6～12月。

　　山東?；⑴d化工有限公司原來6MD32-180/321壓縮機三段鐵環平均壽命3個月；4M20壓縮機五六段青銅環壽命一個多月，最長70天。6MD32-180/321壓縮機三段和4M20的五六段，使用PEEK活塞環，使用近一年，活塞環和氣缸套的磨損甚微，基本測不出，現仍在使用。

　　新型節能活塞環配置是多項技術的結晶，合理的配置技術不僅活塞環壽命長，而且能使氣缸磨損極小，消除壓縮機氣缸使用一段時間后，氣缸內徑不同程度的磨大而產生的泄漏。

　　新型節能活塞環配置技術并非簡單的，用所謂的“碳纖”材料代替原來的活塞環材料，而是集活塞環和支承環的形狀和尺寸設計、材料選用和控制、氣缸鏡面要求、不同段次及同活塞上不同環形的科學配置、潤滑保證等項技術的綜合技術。

　　新型的化工壓縮機，基本都采用塑料活塞環和支承環，因其便于實現無油潤滑和少油潤滑。

　　塑料活塞環的設計技巧：

　　1 合理的活塞環寬度和環數配合，傳統的金屬活塞環剪切強度比聚四氟乙烯高的多，金屬環寬度尺寸可以小到2~4mm，排氣壓力為320ba的活塞配14~16根活塞環。這個壓力的聚四氟乙烯環寬度尺寸應為8~12，根數為6~8。

　　2 組合配置：

　　不同材料的單環配置，可以發揮材料的優點；L型環和U型環用較硬的自潤滑材料鑲嵌自潤滑性能更好的較軟材料。

　　3 合理的活塞環側向間隙。間隙和周向開口尺寸，對塑料環更為重要，市場上供應的很多活塞環在這方面不合格，導致開始使用時，由于塑料材料線脹系數大，隨摩擦溫度升高而脹死，出現冒煙或壓縮機熱時，空載盤車很重；多余的材料有時會磨去，溫度就不高了；這時塑料材料已經承受了不該承受的溫度，部分易變質，壽命將減短。

　　4 合理的活塞間隙，要支承環保證。當氣缸鏡面粗糙度差時，或支承環材料差時，支承環磨損較快，導致活塞軸線下沉，活塞環周向間隙相差懸殊，導致同一活塞環部分長度，剪切負荷加大，扭曲變形，活塞環磨損速度加快。 四氟活塞環的供應商，有時降低支承環的材料配方，降低支承環的制造成本，導致支承環提前過快磨損，殃及活塞環。

　　5 平衡各環負荷，活塞環迎著壓力的第一環，負載為總負載的70%左右，第二環負載為總負載的30%的70%左右，依次遞減?；钊h(huán)是一根一根逐漸損壞。美國人在新壓縮機上，同一活塞的不同位置的活塞環，配有不同的周向泄壓槽，使各環接近等負荷，效果很好。

　　6 在活塞環摩擦面開上不同的儲油槽，就可以有效地保護氣缸鏡面，對提高活塞環的壽命作用有時很大。

　　完整的實施這種技術，可使活塞環和氣缸的磨損極小，密封效果極佳。

　　影響壓縮機填充聚四氟乙烯活塞環壽命的因素：

　　1．材質（用料優劣，工藝方法）變化

　　無油潤滑壓縮機技術在上世紀70年代已進入廣泛的應用階段，在1990年以前，填充聚四氟乙烯的填充劑主要是銅粉、玻璃絲粉、石墨粉和二硫化鉬粉，粒度多為100～200目。但1991年以后冷戰結束后，軍事用途之使用量萎縮，美國將碳素纖維大量的用于建筑、機械、容器、器具。碳素纖維粉用做聚四氟乙烯填充劑后，填充聚四氟乙烯性能發生了很大的變化，壽命延長了5～10倍，國內有些商家把填加碳素纖維的聚四氟乙烯材料稱為“碳纖”。

　　因制作填加碳素纖維的聚四氟乙烯材料的碳素纖維微粉和聚四氟乙烯粉的質量、種類、粒度、生產廠家和加入量的不同，質量差別很大。工藝差別更大，燒結質量差，過燒的現象屢見不鮮。所以所謂“碳纖密封件”的成本和壽命也差別很大，不同商家的“碳纖密封件”壽命也差5～10倍。

　　材質（材料和制造工藝）優良穩定的填充聚四氟乙烯，是獲得長壽命的保證。

　　2．使用工況的差異

　　壓縮機工況（壓力和溫度）是在不斷變化的，氣閥漏氣后，排氣溫度和壓力會發生變化，尤其是排氣溫度的變化，對填充聚四氟乙烯零件的壽命影響較大。

　　壓縮機吸氣帶水，會嚴重的降低填充聚四氟乙烯零件的壽命。

　　3．摩擦偶件的狀態

　　與填充聚四氟乙烯密封件摩擦的偶件（氣缸鏡面和活塞桿摩擦面）狀態，在很大程度上影響填充聚四氟乙烯零件的壽命。“碳纖密封件”還要合適的偶件配合，才能達到長壽命或超長壽命。

　　在這方面國內的學者認識差異較大，對氣缸和活塞桿的粗糙度就有截然不同的說法。有的說氣缸和活塞桿的粗糙度應達到Ra0.1～0.2；有的說氣缸和活塞桿的粗糙度不應太高，原因是磨合時要產生預涂敷作用，在氣缸和活塞桿的表面要形成預涂敷膜，才會保證后續的低磨損量。

　　正確的說法應是，聚四氟乙烯摩擦偶件的粗糙度應該是越高越好，高的粗糙度配粒度小的聚四氟乙烯和填充劑制成的密封件壽命會更長。

　　4．壓縮機氣缸和填料的冷卻狀況

　　由于大部分的壓縮機冷卻水污泥較多，在壓縮機運行期間，這些污泥停止并積聚在冷卻水道，使冷卻效果大為降低或喪失，導致填充聚四氟乙烯密封件的摩擦溫度升高，磨損量加大。

　　5．嵌入填充聚四氟乙烯密封件表面的金屬磨屑的影響

　　由于發生了分層磨損，填充聚四氟乙烯密封件表面有時會嵌入氣缸或活塞桿磨下來的金屬屑，這種金屬屑會形成磨料，由于一般的壓縮機油對這種磨損的抗磨作用甚微，使摩擦偶件的磨損加速，導致填充聚四氟乙烯密封劑的加速磨損。此種情況在PEEK和聚酰亞胺密封劑上表現的更為強烈。有些正在使用的PEEK活塞環表面嵌有很多金屬碎片，使PEEK和聚酰亞胺密封件磨損不大時，氣缸，活塞桿和活塞環槽的磨損速度很快。

　　汽缸套和活塞桿材料選擇和表面處理選擇不當時，在摩擦中，易脫落小片狀磨屑，粘附在填充聚四氟乙烯、PEEK和聚酰亞胺密封件表面的金屬磨屑對氣缸和活塞桿的磨損非常嚴重。從材料上解決分層磨損，是提高活塞、缸套和活塞桿壽命的關鍵。

　　6．活塞軸線嚴重偏離氣缸軸線

　　由于安裝原因或支承環過度磨損，導致活塞軸線過度下沉，活塞和活塞桿軸線嚴重偏離氣缸軸線，會使部分活塞環承受附加的剪切負荷，會使活塞桿受到填料盒或密封環的強制磨損，這種強制磨損是劇烈的。這種磨損不僅使密封劑磨損加劇，還會使活塞桿從磨損部位疲勞斷裂。6M50-315/251壓縮機四五段活塞桿斷裂就是這種情況。

　　7. 氣缸套材料

　　中磷釩鈦鑄鐵中加硼的試驗,及其提高氣缸套耐磨性的情況，氣缸套材料一般采用合金耐磨鑄鐵，如硼鑄鐵、高磷鑄鐵等都是新型氣缸套材料，其耐磨組織分別是硼復合物、磷共晶等材質?；瘜W(xué)元素不同，氣缸套的機械強度、耐磨性就有所不同。貝氏體鑄鐵是當前最先進的氣缸套材料，具有更高的強度和硬度、更良好的韌性及耐磨性，從而延長了氣缸套的使用壽命。

　　在提高可靠性方面，氣缸套面臨的主要問題是腐蝕和磨損。因此，材料的進步還需要表面處理技術的發展，“把一些稀有元素加入表面處理中，能夠增強氣缸套的耐磨性和儲油率，避免拉缸。激光表面處理技術是一種經濟、有效的技術，它利用激光掃描缸套，使其表層金屬迅速加熱到某一溫度，然后再使其迅速冷卻，能夠大幅度提高氣缸套的耐磨性能和使用壽命。

　　硼鑄鐵汽缸套的耐磨性好,配用鍍鉻活塞環后,平均最大磨損量7.8微米/200小時;對鍍鉻活塞環有明顯的減磨作用,使活塞環的壽命提高。

　　缸套材料絕大部分是鑄態材料，即使用鋼制缸套，也只能用過度壓延的型鋼。鋼材的纖維狀組織，易產生片狀磨損。

　　8．科學的潤滑保證穩定的填充聚四氟乙烯密封件壽命

　　先進的潤滑理論和潤滑劑發展了傳統的潤滑理論和潤滑劑，產生了神奇的抗磨減摩效果。

　　傳統的注油方式對7M50壓縮機7段填料漏氣無能為力時，注入少量的SL抗磨修復塑料潤滑脂后，使填料漏氣大為減輕。

　　摩擦面偶件的粗糙度應能使摩擦偶件之間經特殊磨合后，容易形成有一種氣力懸浮密封的氣墊，摩擦偶件即塑料和金屬零件之間形成非常平滑均勻的小于1微米的氣墊后，此微小間隙能使塑料與金屬隔開，而漏氣很小，一旦形成這種狀態，再有少量的固體潤滑劑支撐潤滑和修復意外磨損，即能形成不磨損型密封，它是長久的優化的密封，而非緊抱型密封所能比擬的。含有多種抗磨修復成分潤滑脂，其不斷的優化塑料與金屬的摩擦表面形態，不是普通意義上的磨合，而是一種修補、磨合、涂層、潤滑反復作用的新奇磨合。由于這種新奇磨合的作用，剛開機的幾天會出現輕微漏氣，隨著這種新奇磨合的持續，漏氣越來越輕，到密封效果優良。
