【壓縮機網】1、引言

　　膜片聯軸器廣泛應用于電機驅動的泵、風機、壓縮機等應用環境，具有以下優點：無潤滑、傳遞效率高、補償能力好。但是在應用過程中，經常會遇到各種各樣的問題。

　　2020年6月收到用戶反饋，膜片聯軸器螺栓在裝機過程中發生斷裂。聽到螺栓斷裂，第一反應是在機組運行過程中發生的，很少有在試裝過程中發生斷裂。隨后用戶將斷裂螺栓寄回。本文就試裝過程中螺栓斷裂問題進行問題分析，查找可能導致螺栓斷裂的根本原因。

　　我們在尋找原因的同時，也為以后用戶安裝提供理論指導，防止此類問題再次發生。

　　2、聯軸器螺栓原因分析

　　收到用戶寄回螺栓，見下圖1～圖3。

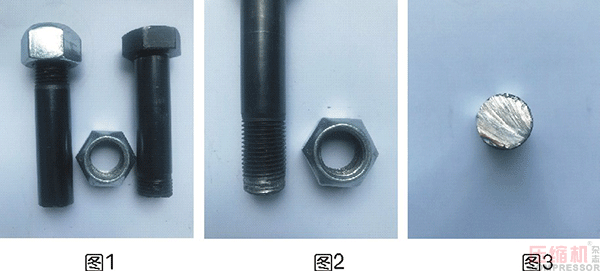

　　圖1：已斷裂螺栓兩件，其中一件螺栓頭斷裂，斷裂面見圖3，另一件螺紋處斷裂。圖2：退回螺栓未發生斷裂，螺栓螺紋處已失效。圖3：螺栓宏觀斷裂面。

　　經查，用戶訂購膜片聯軸器型號為TDE4-220X，聯軸器額定扭矩為2000Nm，螺栓為LS16鉸制孔螺栓，螺母為DIN 980自鎖螺母。用戶在安裝時使用氣動扳手?jǐn)Q緊。

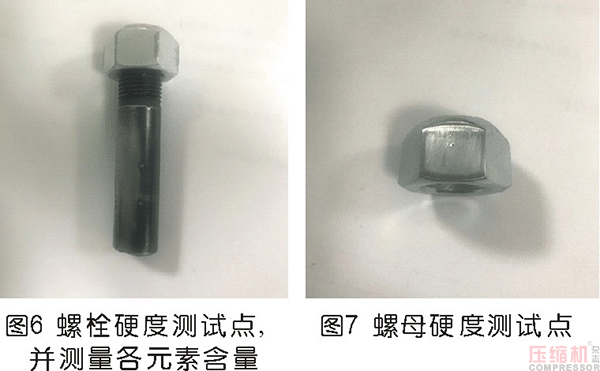

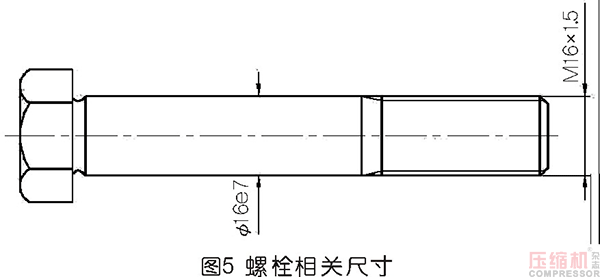

　　圖6：螺栓相關尺寸

　　圖7：螺栓硬度測試點，并測量各元素含量

。


　　圖8：螺母硬度測試點

　　通過洛氏硬度分析儀和材質分析儀，測得數據如下：

　　螺栓材質：35CrMo；硬度HRC 28

　　螺母由于表面鍍層，材質未測，硬度HRC 38

　　2-1 首先校核一下螺栓的強度：

　　傳遞扭矩m=2000Nm，聯軸器傳扭孔分度圓D=160mm，法蘭厚度h=22mm，單邊螺栓數量為4個，螺栓材質為35CrMo，許用拉應力［σ］=985MPa。

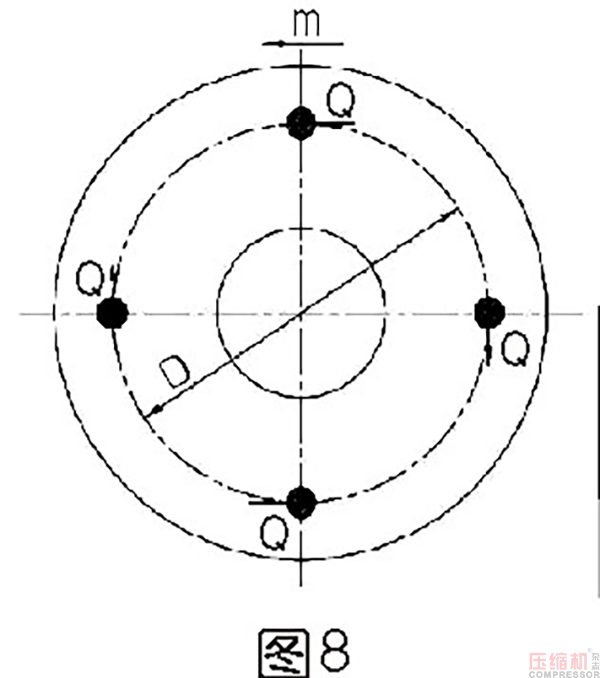

　　根據圖8，從中間段中間截斷，考慮左右平衡：

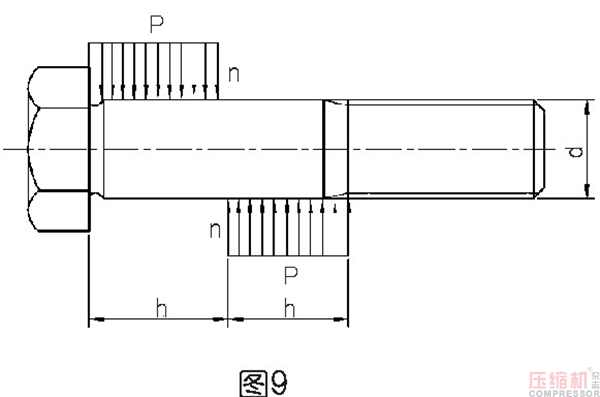

　　Q為螺栓受剪面nn（圖9）的剪力，法蘭傳給螺栓的作用力P=Q。

　　螺栓所受剪切應力：

　　根據剪切許用應力

        螺栓承受的承壓力，承壓面面積，根據承壓許用應力


　　計算可得：螺栓所受剪切應力和承壓力在許用剪切應力和承壓力范圍內。

　　從計算數據來看，螺栓的安全裕度很大。

　　2-2 計算螺栓理論上擰斷扭矩

　　
　　通過計算結果可知，當螺栓的擰緊力矩達到435Nm時，螺栓才可能會被擰斷。如果按圖紙規定力矩92Nm擰緊顯然不會出現螺栓斷裂情況。2-3 實驗驗證

　　找來與斷裂螺栓相同的兩個螺栓和螺母。

　　其中一個螺栓用扭矩扳手?jǐn)Q緊，調整扭矩扳手力矩為92Nm。

　　另一個螺栓用氣動扳手?jǐn)Q緊。

　　得到的結果見下圖：

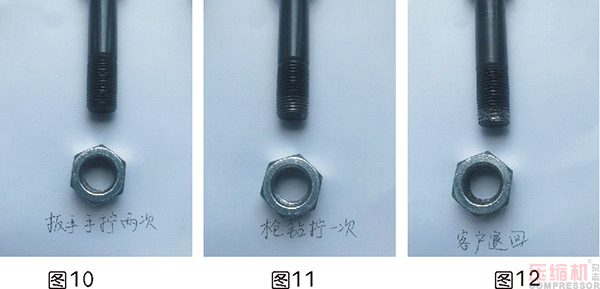

　　圖10：扭矩扳手?jǐn)Q兩次并擰出，螺栓螺母有輕微發熱，螺紋處未見異常。

　　圖11：氣動扳手?jǐn)Q緊一次并擰出，小型氣動扳手的最大扭矩為880Nm，螺栓發熱嚴重，并且螺紋處有明顯擠壓痕跡，可見螺栓鍍層脫落，出現金屬本色。

　　3 結論及預防措施

　　經過計算和實驗分析，可以發現，由于用戶用氣動槍鉆擰緊，氣動槍鉆擰緊力矩遠大于螺栓規定的擰緊力矩，導致螺栓螺紋處經過積壓發熱，并且螺栓的硬度小于螺母的硬度，螺紋容易受擠壓變形，最終導致螺紋破壞，螺栓螺母鎖死，繼續使用氣動扳手?jǐn)Q緊造成螺栓最終斷裂。

　　操作建議

　　在安裝膜片聯軸器的時候，請按照聯軸器的圖紙和說明書安裝，使用扭矩扳手按圖紙規定的螺栓擰緊力矩擰緊。

　　參考文獻

　　[1]蘇翼林. 材料力學[M]. 天津大學出版社, 2001
