【壓縮機網】隨著技術的發展，壓縮機有關零件的粗糙度問題也在不斷演變，出現了不同的觀點，探析不同的觀點有益于獲得該問題較為正確的認識。

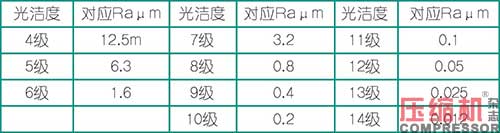

　　我們都知道粗糙度與光潔度的對應關系是：




　　為了表述更準確和兼顧歷史表述，作者在文中會交替使用粗糙度和光潔度兩種說法中的一種，不至于與新國標矛盾。



　　我們不妨對不同的壓縮機零件粗糙度進行探究。



　　1、軸瓦與軸徑



　　軸瓦是一種滑動軸承，軸瓦的作用是支撐軸，并使軸在潤滑油的參與下，減少摩擦，減少此處產生的熱量和磨損。



　　過去要求軸瓦與軸的接觸面積不小于80%。



　　經過多年實踐，人們普遍認為軸瓦間隙的測量與調整方法如下：



　　即軸瓦的頂隙應為軸徑的0.15%～0.2%，側隙應為頂隙的60%～100%， 軸向間隙應為1～3mm等。 表面硬度在HV40以下的鋁錫合金軸瓦內表面粗糙度在國內為：Ra=0.8μm；國外軸瓦專業生產廠對軸瓦內表面加工是采用鏜、拉并用，加工后的表面粗糙度一般為：Ra=0.40～0.50μm。



　　也有人認為：曲軸徑粗糙度應為：Ra=1.40～0.8μm。并經拋光，粗糙度降為Ra=0.1～1.2μm；軸瓦鏜削后Ra=1.4～0.8μm。此處，不同的觀點和不同的要求會呈現不同的狀態。



　　我們不妨看看以下的例子：



　　濰坊鋼廠氧氣廠曾有一臺4M12制氧空氣壓縮機。不知什么原因，屢次出現燒瓦現象，雖然他們進行了多次修理，但都開不起車來。他們到作者所在單位求援，作者單位派作者前去幫助解決問題。作者對已拆開的運動部件進行了一番觀察分析，觀看了一下主軸和軸瓦情況，覺得問題比較嚴重。作者回單位找了一位質量檢查技師和一位機加工技師，他們也愿意同作者一起對這臺壓縮機進行認真的修理。我們發現該空氣壓縮機主軸徑嚴重磨損，曲軸的橢圓度和圓錐度已達0.07～0.08mm，最大一主軸徑橢圓度和圓錐度竟達0.17～0.18mm，粗糙度相當差。因?yàn)槟菚r(shí)該氧氣廠要供轉爐煉鋼車間所需的氧氣，不可能更換曲軸，短期也買不到所需的曲軸，作者認為只能把死馬當活馬醫。



　　我們先從主軸徑下手，決定用麻繩纏繞紗布的拉磨方法進行修理。三個人輪番拉磨，好不容易使主軸徑橢圓度和圓錐度度達到0.04～0.05mm，最差的主軸徑尺寸已達d-0.3mm。粗糙度達Ra 0.1～0.2μm，高于出廠值。我們并先后配好軸瓦并精心刮研。考慮到使用原廠配件時，最差主軸瓦側隙太大，無法調??；只好把此軸承座油孔及分油管直徑擴大一倍。



　　經過三天三夜鏖戰，終于達到可以試車的要求。開車15分鐘后，廠長請我們先回去休息。他說：以前開車從未超過15秒，現在看來是沒有問題了。



　　另一個蹊蹺軸瓦，發生在一臺6M50氮?dú)鋲嚎s機上。該新壓縮機投用不久，就發現9號軸承座燒瓦。用戶換了多次軸瓦，空載開車時，還是出現燒瓦?；蕪S請制造廠的服務人員協助修理，他們換了軸瓦并刮研后檢查裝機?？蛰d起動開車時，未超過10分鐘就又出現燒瓦，其先后換了47付軸瓦。最后，制造商的一位技術人員說：這個軸瓦不能刮研，把壓縮機找正搞好，把軸處理好后，把原廠拿來的軸瓦直接裝上就行。問題就這么解決了。



　　這說明新型鋁合金瓦要求軸頸橢圓度和圓錐度極小，表面光潔度高，瓦口和瓦底不用修刮，瓦口間隙不用特意修刮成油楔，以便增大實際接觸面積，以減小接觸應力。



　　其實，一般曲軸徑粗糙度為：Ra=1.40～0.8μm，當于7～8級光潔度；而經合理的拋光后，粗糙度可降為Ra=0.1～1.2μm；當于8～11級光潔度。在這種情況下，配上高技術高質量的軸瓦，在壓縮機找正合格的情況下，在合理磨合和合理潤滑條件下，軸瓦不會出現問題。



　　2、活塞桿



　　活塞桿作為填充聚四氟乙烯密封件摩擦的偶件狀態，在很大程度上影響填充聚四氟乙烯零件的壽命。所謂的“碳纖密封件”還需要合適的偶件才能達到長壽命或超長壽命。



　　在這方面國內外的學者認識差異較大，對活塞桿的粗糙度有截然不同的說法。這些說法有些是國外供應商的說法在國內的流傳。有的說氣缸和活塞桿的粗糙度應達到Ra0.1～0.2；也有人說活塞桿的粗糙度不應太高，他們認為原因在于磨合時要產生預涂敷作用，在氣缸和活塞桿的表面會形成預涂敷膜，以保證后續的低磨損量。



　　作者認為正確的說法應是：填充聚四氟乙烯零件的摩擦偶件其粗糙度應該是越低越好，即光潔度越高越好；低的活塞桿粗糙度配粒度小的聚四氟乙烯和填充劑制成的密封件壽命會更長。



　　在化工壓縮機中，填料最外邊幾環往往是擔負著密封回氣腔的作用，里邊填料的漏氣在回氣腔漏至回收管，并排到回收裝置。維護好此處活塞桿的表面光潔度和密封環的狀態至關重要，這幾環填料的損壞會劃傷活塞桿，使應該導往回收管的高壓化工氣體直接漏到中體，或直接漏入大氣，造成化工氣體嚴重流失并且污染環境或造成失火、中毒現象。



　　所以采用拋光活塞桿，并設法維護好此摩擦面的狀態就很重要。



　　3、氣缸



　　我們不妨從一些特殊的氣缸情況開始了解：



　　一種特殊的氣缸鏡面



　　人們稱之為蛇皮或銼皮現象。早年作者在研制L3.5-20/7時，發現一級氣缸屢次出現蛇皮鏡面，為了解決這種現象，作者曾調整了活塞環的配方和活塞環的彈力數據進行試驗，均不能見效。歷經多次試驗，并請教過國內一些頂尖的學者，他們也無能為力。后來，作者與幾個技師同事研究解決該問題，作者提出了一種解決方案，但同事們不以為然。作者還是堅持試驗，要求試驗人員把活塞環外圓摩擦面中間切一道槽，以便儲一些油。后來發現還真正解決了問題。在以后，作者也發現過，有些壓縮機某級氣缸會出現這種現象。



　　作者經過分析，認為是某些高速壓縮機的活塞環尺寸與活塞速度不匹配，在行程中間瞬時速度峰值時，發生了極短時間的局部高溫，產生了燒蝕。呈現在氣缸鏡面處的是直徑約2～3mm的不連續淺坑，雖然不至于形成拉缸，對壓縮機性能也沒有明顯的影響，但不好看。



　　壓縮機氣缸的進一步探究



　　壓縮機的氣缸鏡面或缸套應是鑄態材料。有些人試圖用氮化鋼制作壓縮機缸套與PEEK活塞環配合，結果不理想。



　　作者認為：用氮化鋼制作壓縮機缸套應該用鑄態氮化鋼，而軋制的氮化鋼容易產生分層磨損。



　　現在，有些新的材料觀與經典材料觀不同，它們不是軋制，而是粉末冶金、納米粉末冶金、彈性球和彈性管類，類似于碳納米管的聚合，這些材料在航空航天領域、軍工領域不斷發展。壓縮機應該借鑒上述有關新材料，運用到壓縮機氣缸與活塞環的實踐中。



　　同樣，作者也認為壓縮機氣缸鏡面光潔度越高越好，高光潔度的壓縮機氣缸鏡面，容易形成氣力懸浮效果，使鏡面與活塞環磨損量極小。那種認為聚四氟乙烯密封件初期在較低光潔度的氣缸鏡面摩擦中產生預涂覆而得到延長活塞環壽命的理論值得商榷。



　　一種新的潤滑理論是彈性潤滑和懸浮潤滑



　　我們不妨從“共晶滾球”談起，“共晶滾球”曾經風靡潤滑界一段時間。雖然一段時間遭熱捧和冷遇，但其不失是一種彈性潤滑的創始，其打破了均質潤滑的束縛。就在深圳超美科技網頁上不遺余力的宣傳“共晶滾球”時，刊載了北京的一位博士導師在電子顯微鏡下觀察到：共晶滾球是一種懸浮的液體球在均質潤滑劑中的存在。到底“共晶滾球”是顆粒狀還是凝膠狀懸浮球？對此，深圳超美科技并未深究，看來是默認了。凝膠狀懸浮球不同于納米金剛石、納米碳化鎢、納米銅、納米鈦等微粒說，應該屬于一種彈性潤滑或懸浮潤滑。



　　為了提高壓縮機氣缸的耐磨性和減小摩擦力，壓縮機氣缸都進行珩磨



　　用機械拋光方式提高摩擦零件的表面光潔度是最常用的技術手段，其不僅能提高表面光潔度，而且，在拋光過程中也隨之產生一定的表面硬化作用。



　　內燃機氣缸套珩磨要求與壓縮機不同，其要求呈現網紋：1、珩磨網紋在缸套中心方向的夾角120°±20°；2、微觀不平度的算術平均值(Ra)：對于100mm、95mm缸套平均值0.5～0.90μm范圍0.4～1.0μm，對于135mm、130mm缸套平均值0.5～1.1μm范圍0.4～1.1μm；3、網紋溝槽深度平均值0.0034～0.0063mm范圍0.0025～0.0075mm。



　　由于壓縮機氣缸直徑大，行業普遍沒有要求呈現珩磨網紋。當壓縮機氣缸或氣缸套采用高強度鑄鐵時，在精磨階段采用高硬度大目數油石，配以合適的珩磨頭轉速，潤滑冷卻合理時，氣缸鏡面會出現烏黑、發亮的高表面光潔度。雖然也有人提出網紋說和拉削氣缸說，但主流還是普通珩磨。



　　也有人提出過，珩磨氣缸的最后工序應用填充聚四氟乙烯制成的磨條，以便在氣缸鏡面形成預涂覆聚四氟乙烯微觀薄膜。這種說法堅持的時間也不長。



　　4、螺桿



　　螺桿壓縮機轉子的光潔度決定著螺桿壓縮機的性能和穩定性能的持久性，螺桿轉子的表面光潔度的高低程度是一種壓縮機檔次的象征。作者從螺桿壓縮機吸氣口就可以看到其光潔度如何。諸如GHH、凱撒、阿特拉斯·科普柯的轉子光潔度都很好。有些螺桿壓縮機主機在使用20年后，仍能保持性能的穩定。



　　單螺桿壓縮機的蝸桿的表面光潔度也是越高越好，高到一定程度，會抵消單螺桿空壓機的抱軸現象。



　　另外，JPLUS2000高效抗磨節能潤滑油添加劑是一種新的潤滑技術，其對于受傷的摩擦面具有一定的修復作用。作者在東風柴油機車和SS4電動機車的螺桿空壓機中，多次用于修復強烈異音的空壓機，收到奇異的效果。這些發生異音的螺桿空壓機都是用的進口空壓機油，在有些特殊工況下，還是會發生異音。只有JPLUS2000高效抗磨節能潤滑油添加劑可以救贖這些空壓機，否則，只好從機車上拆下，換一臺備用機上去，這臺機器就須返廠，這會產生品牌的負面影響，產生機會損失和機器損失。



　　實際上，這是高效抗磨節能潤滑油添加劑修復了螺桿壓縮機的軸承，從而保護了螺桿壓縮機的螺桿，使其免遭破壞。



　　5、總結



　　表面粗糙度對壓縮機有關零件的影響主要表現在以下幾個方面：



　　a 表面粗糙度影響零件的耐磨性：表面粗糙度越大，表面越粗糙，配合表面間的有效接觸面積越小，真實比壓越大，摩擦阻力越大，磨損就越快；



　　b 表面粗糙度影響配合的穩定性：對間隙配合來說，表面越粗糙，就越易磨損，使工作過程中間隙逐漸增大；對過盈配合來說，由于裝配時將微觀凸峰擠平，減小了實際有效過盈，降低了連接強度；



　　c 表面粗糙度影響零件的疲勞強度：表面粗糙度大的零件的表面存在較大的波谷，它們像尖角缺口和裂紋一樣，對應力集中很敏感，從而影響零件的疲勞強度；

　　d 表面粗糙度影響零件的耐腐蝕性：粗糙的零件表面，易使腐蝕性氣體或液體通過表面的微觀凹谷滲入到金屬內層，造成表面腐蝕；



　　e 影響密封性：表面粗糙度差的零件表面之間無法嚴密地貼合，氣體或液體通過接觸面間的縫隙滲漏。



　　作者觀點



　　1）實際影響壓縮機粗糙度的因素多種多樣，有制造過程中形成的，裝在機器上就形成了靜態的粗糙度問題；在運轉過程中產生的粗糙度變化是動態的；



　　2）壓縮機零件的表面光潔度有4種情況：第一種情況是原始表面光潔度裝機經磨合（自磨合和加磨合促進劑）后一直保持較佳的狀態；第二種情況是雖經磨合，由于這種或那種原因，一直不是理想的狀態但是也能使用；第三種情況是由于某些原因，表面光潔度出現較嚴重的問題，需要修理；第四種情況是零件表面光潔度發生問題后又得到抗磨修復劑作用，使其狀態得到好的保持；



　　3）將靜態或初始粗糙度問題和動態的粗糙度問題一并考慮的話，會得到事半功倍的效果；



　　4）氣缸套類零件適合鑄態材料，更適合于粉末冶金材料，這些材料經過一定的后處理，包括拋光等，會使零件更適合于承受摩擦，具有軋鋼材料所不及的優點；



　　5）對承受摩擦類的零件，應盡量提高其表面光潔度，加以有效的特殊潤滑，磨損會很??；當達到氣體懸浮或氣液懸浮時，磨損更?。?/div>



　　6）彈性潤滑和懸浮潤滑是一種新的潤滑理論，凝膠狀懸的浮球不同于納米金剛石、納米陶瓷、納米碳化鎢、納米銅、納米鈦等微粒說，其具有不可替代的作用；



　　7）粒度極?。ɑ瘜W(xué)純級別的）的納米減磨材料極易附著在摩擦零件表面，起到提高表面光潔度和減磨的作用。而有不少制造商用碳粉或石墨代替碳纖維粉劑制造填加碳纖維的密封件，其結果是大幅度地降低了其耐磨性和可靠性。

來源：本站原創
