【壓縮機網】一、前言

江河中的水會汽化，濕衣服在大氣中會晾干，所以，通常大氣中的空氣總含有水蒸氣。含水蒸氣的空氣稱為濕空氣，不含水蒸氣的空氣稱為干空氣。若定壓力未飽和濕空氣中水蒸氣的含量不變，而濕空氣的溫度逐漸降低，其狀態將沿T-S圖（圖1）上的定壓線BC冷卻，最終和干飽和蒸汽線（X=1）相交于C點，此時濕空氣就處于飽和狀態，再冷卻，則水蒸氣在C點溫度下開始凝結，生成水滴或結露。若定溫未飽和濕空氣中水蒸氣的含量不變，而濕空氣的壓力逐漸升高，水蒸氣的分壓力Pν也愈大。在圖2中，由狀態B沿定溫線向左移，直到與干飽和蒸汽線相交于A點，即成為飽和濕空氣，水蒸氣分壓力再升高，就會生成水滴或結露。

　　二、基本概念

1、濕空氣中包含干空氣和水蒸氣，由于濕空氣中水蒸氣的分壓力很低，可視水蒸氣為理想氣體。所以，一般情況下濕空氣可以看作理想混合氣體，根據道爾頓定律知，濕空氣（大氣）壓力Pb=干空氣分壓力Pa+水蒸氣分壓力Pv

2、絕對濕度，每1立方米的濕空氣中所含的水蒸氣的質量（千克）稱為濕空氣的絕對濕度。

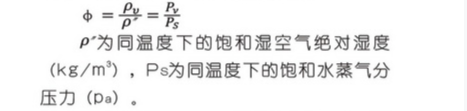

　　3、相對濕度，濕空氣的絕對濕度與同溫度下飽和濕空氣的絕對濕度之比：

　　4、含濕量，一定容積濕空氣中的水蒸氣的質量與干空氣質量之比單位為kg/kg（干空氣）：

　　三、冷凝水析出對容積流量影響

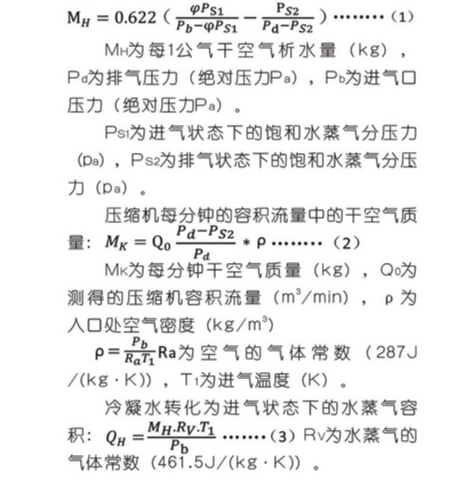

壓縮機中的容積流量是指在所要求的排氣壓力下，壓縮機單位時間內排出的氣體容積，折算到進口狀態，也即第Ⅰ級進氣接管處的壓力與溫度，并應計入級間分離掉的水分折算成蒸氣的容積，特別是加了后冷卻器、氣水分離器，壓縮機析出的水分對機組的容積流量影響更大，可用下列公式計算析水量及轉化成蒸氣的容積。

每公斤干空氣析水量（排氣狀態為飽和氣體）：

　　　四、利用Excel表的計算

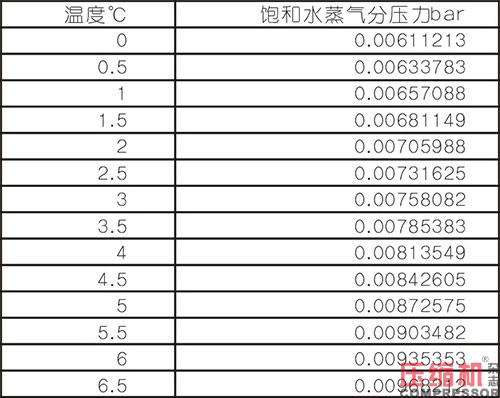

1、新建Excel表格，在sheet2表上輸入不同溫度下的飽和水蒸氣分壓力數據，如下圖。

　　精確到0.5度，輸入所需要的最高溫度即可。

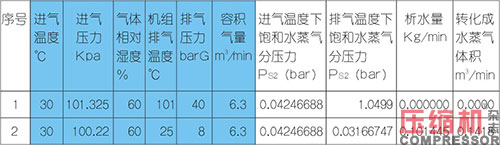

2、在sheet1表上輸入如下表內容。

　　3、利用vlookup函數，把溫度精確到0.5度，通過數據表查找到相應溫度下的飽和水蒸氣分壓力。如進氣溫度下的飽和水蒸氣分壓力表格公式為=VLOOKUP (FLOOR(B2,0.5)，數據！A:B,2,0)，排氣溫度下的飽和水蒸氣分壓力表格公式為=VLOOKUP(FLOOR(E2,0.5)，數據！A:B,2,0)。

4、機組每分鐘的析水量= 1式*2式，這里假設排氣狀態下為飽和濕空氣，如排氣在假設為飽和狀態下的含濕量還大于進氣狀態的含濕量，說明此時排氣為不飽和濕空氣，機組沒有冷凝水析出，利用if函數來判斷，如為負值說明沒有水析出，把此值賦為0，如是正值就返回為此值，表格公式為：

=IF(0.622*(D2/100*H2/(C2/100-D2/100*H2)-I2/(F2+C2/100-I2)) *(F2+C2/100-I2)/(F2+C2/100)*C2 *1000/287/(273.2+B2)*G2<0,0,0.622*(D2/100*H2/(C2/100-D2/100*H2)-I2 /(F2+C2/100-I2))*(F2+C2/100-I2)/(F2 +C2/100)*C2*1000/287/(273.2+B2)*G2)

5、可以用3式來計算冷凝水轉化為進氣狀態時水蒸氣的容積，表格公式為：

=J2*461.9*(273.2+B2)/(C2*1000)

可以利用Excel表格方便地計算出析水量及轉化成水蒸氣的容積，減少手工計算量，只要輸入藍色的狀態參數即可。
