【壓縮機網】摘要：分析壓縮機用膜片脹緊套聯軸器鎖不緊的各種可能原因，并提出切實可行的解決方案。
文/無錫創明傳動工程有限公司 陳軻
1、引言
膜片聯軸器廣泛應用于電機驅動的泵、風機、壓縮機等應用環境，膜片聯軸器應用范圍廣泛。具有以下優點：無潤滑、傳遞效率高、補償能力好。
在制冷壓縮機行業，用戶通常喜歡使用脹緊套形式的膜片聯軸器，脹緊套形式聯軸器以其安裝拆卸方便、安裝時無需加熱等優點受到用戶青睞。
近期收到用戶反饋，膜片脹緊套聯軸器螺脹緊套側無法抱緊壓縮機軸，導致安裝盤在軸上滑動，產生安全隱患。
為了解決此類問題，我司讓用戶退回失效的安裝盤和脹緊套共計2套。分析失效原因并找到合適的解決辦法。
2、聯軸器脹緊套問題分析
膜片脹緊套聯軸器，結構如圖1所示，包含件1～件9，件2為脹緊套，件3為與脹緊套配合的安裝盤，件1為連接件2與件3的緊固件。

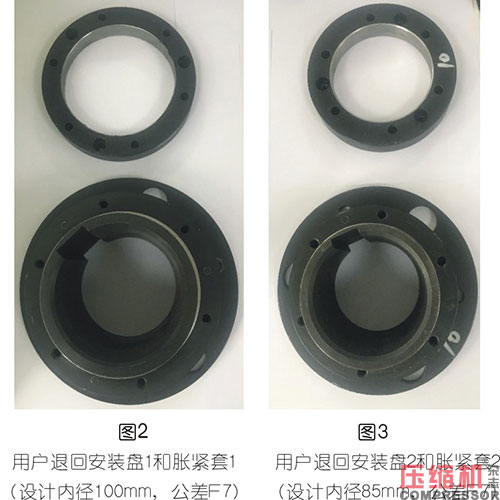

收到用戶寄回膜片聯軸器脹緊套側，見下圖2和圖3。

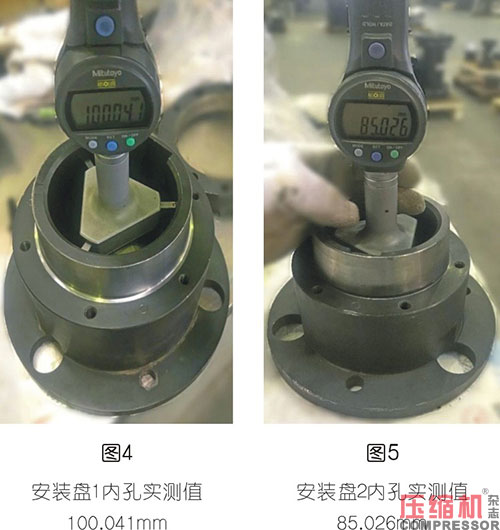

測量安裝盤內孔孔徑，結果見圖4和圖5。
安裝盤1和2內孔孔徑公差均為+0.036～+0.071mm，安裝盤2在多次裝拆后內孔尺寸已經不在公差范圍內，安裝盤1多次拆裝后尺寸仍在公差范圍之內。

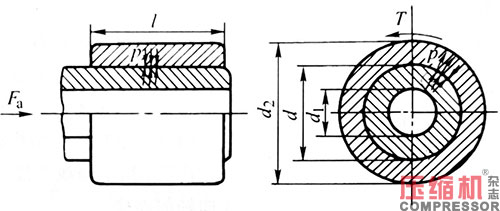

脹套裝上后，安裝盤內孔孔徑受到脹套的壓縮，孔徑變小，查閱《機械設計手冊》聯接與緊固可知，受包容件收縮量計算如下（此處僅計算脹套1和安裝盤1為例）：
E為彈性模量，合金鋼取值2.02～2.1×105/MPa
d為結合面直徑，數值為124.375mm
d1為被包容件內徑，數值100mm
d2為包容件外徑，數值168mm
p為傳遞載荷所需的最小壓強
T為傳遞扭矩，取值5000Nm
μ為結合面摩擦因素，取值0.13
ι為結合面長度，數值為24mm
將計算結果p代入第一個公式可得：
因此計算出脹套1和安裝盤1裝配完成后，安裝盤1內徑將減少0.056mm。

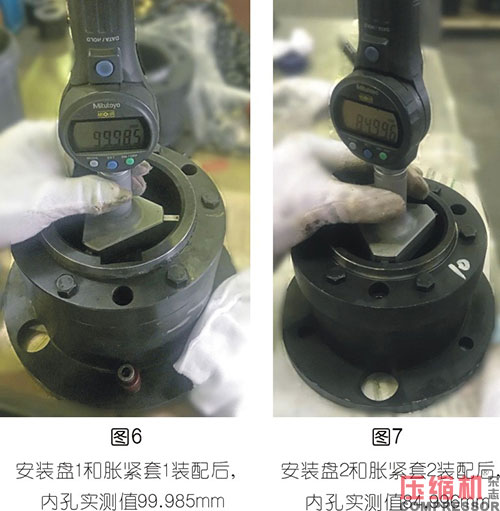

將脹緊套裝上，注意安裝的時候，脹緊套和安裝盤錐面涂潤滑脂，螺栓必須對稱擰緊，不能按順序擰緊，否則脹緊套會變形，導致安裝套無法安裝到理論預設的位置。再次測量安裝盤內孔孔徑，結果見圖6和圖7。
測量數據可知，脹套1安裝后，安裝盤1內孔直徑收縮量為：
100.041-99.985=0.056mm
該實際數值與理論數值完全吻合。
脹套2安裝后，安裝盤2內孔直徑收縮量為：85.026-84.996=0.03mm
經過理論計算和實驗數據驗證，對于安裝盤1和脹緊套1可以得出以下結論：
1、脹緊套安裝后，安裝盤內孔徑明顯縮小，安裝盤內徑實際收縮值與計算值相符。
2、當壓縮機軸孔徑公差為常規k6或h6時，安裝完脹緊套之后，安裝盤內徑與壓縮機軸直徑仍有一定過盈量，會有較好的抱緊能力。
3、當壓縮機軸徑實際加工數值小于99.985mm的時候，該脹緊套鎖緊后與壓縮機軸為間隙配合，此時安裝盤將無法抱緊壓縮機軸。
根據上述結論，分析本次安裝盤無法抱緊壓縮機軸的可能原因如下：
1、壓縮機軸實際尺寸太小，脹緊套鎖緊后，安裝盤與壓縮機軸為間隙配合。壓縮機軸徑按公差上差和下查加工將會有很大的影響，100mm孔徑，6級公差，公差帶為0.035mm，脹緊套壓縮后孔徑減少0.056mm。極限情況下，按上差和下查加工降會導致安裝盤和壓縮機軸的配合為過盈配合變?yōu)殚g隙配合。
2、當脹緊套鎖緊后安裝盤與壓縮機軸為小過盈配合時，安裝盤抱緊段與壓縮機軸為線接觸，并不能提供很好的抱緊能力。
3 解決方案

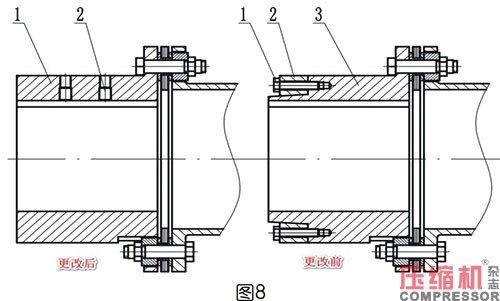

將脹緊套抱緊方式更改為鍵槽上方增加緊定螺釘，結構如圖8所示。通過擰緊緊固螺釘，使安裝盤固定在軸上，避免安裝盤在壓縮機軸上軸向竄動。
4、結論
脹套膜片聯軸器雖然拆裝方便，但是失效時有發生。按本文的解決方案，軸孔配合依然為間隙配合，可以滿足原膜片脹緊套聯軸器拆裝方便的優點。
另外，本文的解決辦法結構形式簡單，只有兩種零件，膜片脹緊套聯軸器有三種零件，且無需加工錐面，生產成本大大降低。
參考文獻
[1]GB/T 5371-2004極限與配合 過盈配合的計算和選用
