【壓縮機網】一、鼓風機技術概述
1.工作原理及分類

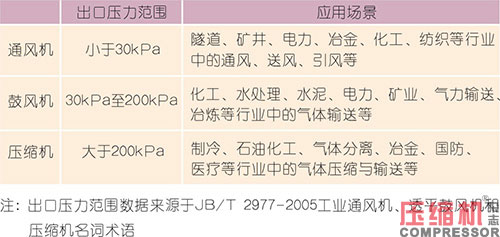

風機是對氣體輸送和氣體壓縮機械的習慣簡稱，即依靠輸入的機械能，提高氣體壓力并排送氣體的機械，按出口壓力大小分為通風機、鼓風機和壓縮機，各類風機的出口壓力范圍及應用場景如下表所示。

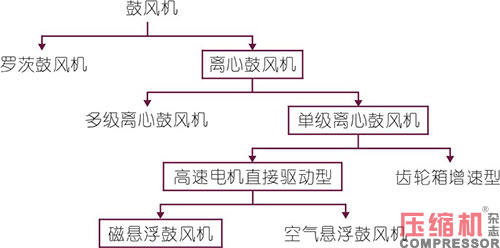

鼓風機是指在設計條件下風壓在30kPa- 200kPa以內的風機，是工業生產中提供氣體動力的重要工藝設備，在國民經濟和日常生活中占有重要的地位。按照工作原理和結構進行分類，鼓風機可分為羅茨鼓風機和離心鼓風機兩大類。鼓風機的具體分類如下圖所示：
2.常見類型鼓風機介紹
A.羅茨鼓風機
羅茨鼓風機是一種容積回轉式鼓風機。羅茨鼓風機的工作原理是通過一對互相嚙合的等直徑轉子將進氣口隔開，在同步齒輪的驅動下，以相同速度做反方向運動，將吸入的氣體壓縮并從吸氣口推至排氣口，當氣體到達排氣口的邊緣，因排氣側高壓氣體的回流而提升壓力，從而完成氣體輸送。

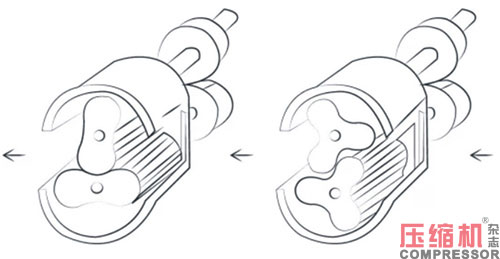

羅茨鼓風機的主要組成部分有轉子、齒輪、軸承、密封和機殼。其中，轉子是由葉輪和軸組成，葉輪分為兩葉直齒葉型和三葉螺旋齒葉型；齒輪同步傳遞轉矩，帶動轉子轉動；軸承一般選用滾動軸承，具有檢修方便、縮小尺寸的優點；軸承密封主要采用骨架式橡膠油封；機殼有整體式和水平剖分式，結構簡單。
B.多級離心鼓風機
離心鼓風機工作原理為：當電機轉動帶動風機葉輪旋轉時，葉輪中葉片之間的氣體也跟著旋轉，并在離心力的作用下甩出這些氣體，氣體流速增大，使氣體在流動中把動能轉換為靜壓能，然后隨著流體的增壓，使靜壓能又轉換為動能，通過排氣口排出氣體，而在葉輪中間形成一定負壓，使外界氣體在大氣壓的作用下立即補入，在葉輪連續旋轉作用下不斷排出和補入氣體，從而達到連續鼓風的目的。離心鼓風機根據葉輪數量分為多級離心鼓風機和單級離心鼓風機。多級低速離心鼓風機一般是指轉子由2只或2只以上的葉輪串聯在一根主軸上的離心式鼓風機。相比羅茨鼓風機，多級離心鼓風機由于具有噪聲較低、運行較平穩、供氣均勻等優點，20世紀80年代以來，在國外的污水處理廠中取代了羅茨鼓風機，但仍然存在體積大、質量重、流量調節性能差、效率不高、能耗大和維護不方便等缺陷。
C.單級齒輪增速鼓風機
單級齒輪增速鼓風機是進入20世紀90年代，隨著“三元流動理論”在離心式壓縮機和鼓風機設計上的應用而發展起來的產品。單級齒輪增速鼓風機在設計上采用了三元流動設計理論，使單級離心式鼓風機效率大幅提高，遠優于多級離心鼓風機，在結構上采用了軸向進氣導葉調節裝置，使得在低負荷條件下運行也有較高的運行效率，這是多級鼓風機和羅茨鼓風機所沒有的優點。采用組裝式整體結構，電動機和鼓風機安裝在共用底座上，潤滑油系統緊湊安裝在機組底座內，與相同流量和壓力的多級離心鼓風機比較，節約消耗，重量大大減輕，占地面積大也大幅縮小。由于采用三元流動葉輪，比普通的二元流動葉輪直徑要小，故轉子轉動慣量小，機組啟動和停車時間短，無需高位油箱和蓄能器，鼓風機轉速高。
D.空氣懸浮鼓風機
空氣懸浮鼓風機是離心式風機的一種，由離心葉輪與通流部件、空氣懸浮軸承、高速永磁同步電機、控制系統組成，使用高速永磁同步電機直驅結構把離心葉輪及電機驅動一體化集成設計，實現轉軸懸浮的功能?？諝鈶腋」娘L(fēng)機采用動壓式空氣懸浮軸承，在主軸和軸承之間形成空氣膜，空氣膜產生向外的擴張力達到穩定的懸浮效果。
E.磁懸浮鼓風機

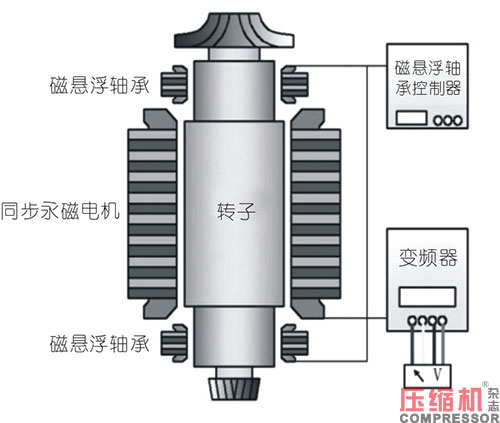

磁懸浮鼓風機的主要結構是鼓風機葉輪直接安裝在電機軸延伸端上，而轉子被懸浮于主動式磁性軸承控制器上，不需要增速箱及聯軸器，實現由高速電動機直接驅動。磁懸浮鼓風機采用主動式磁懸浮軸承，在可控磁場吸引力的作用下實現轉子的懸浮。通過位置傳感器、功率放大器和控制器，實現對電機轉軸實時檢測、控制和故障診斷?？刂破髂苤鲃?dòng)有效抑制轉軸的不平衡振動。
二、鼓風機行業發展概況
1.國內發展情況

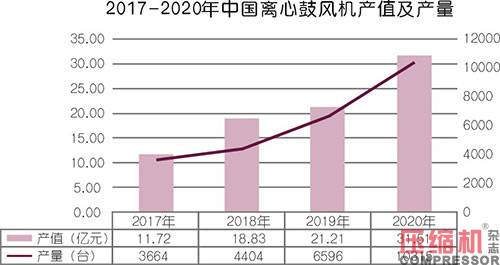

據中國通用機械協會風機分會統計的會員企業上報數據顯示，2017-2020年行業產值年均增長率保持在30%左右，離心鼓風機和羅茨鼓風機的產值年均復合增長率分別為39.05%、18.00%，產量年均復合增長率分別為41.20%、18.19%。離心鼓風機產值和產量的增速都大于羅茨鼓風機。2020年國內鼓風機產量達到90,170臺，其中羅茨鼓風機產量79,855臺，離心鼓風機產量10,315臺，如下表所示：（單位：萬元、臺）
根據中國通用機械工業協會風機分會統計會員企業數據，截至2020年12月31日，協會會員單位中生產離心鼓風機的企業有33家；生產羅茨鼓風機的企業有29家。

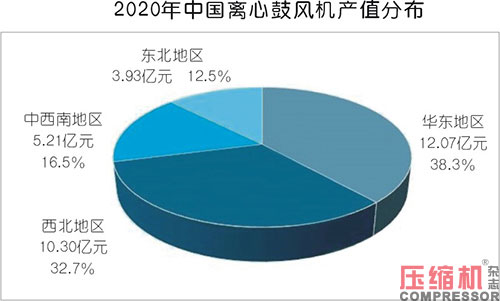

國內鼓風機行業企業主要分布在山東、江蘇、遼寧、陜西等地區，2020年，羅茨鼓風機的產值集中在華東地區，華東地區占據全國羅茨鼓風機產值86.59%的市場份額，離心鼓風機的產值主要分布在西北地區與華東地區，產值占比分別為32.69%和38.31%。

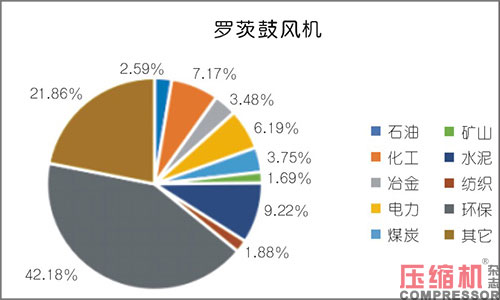

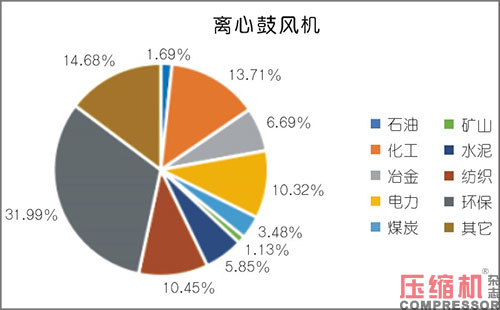

目前，鼓風機在下游市場主要集中在環保、化工、冶金、電力等領域，其中在環保領域占比最高，羅茨鼓風機占比達到42.18%，離心鼓風機占比達到31.99%。
（2）全球發展情況
在國外，羅茨鼓風機由于容量小、效率低、噪聲大、供氣不均勻等問題，基本上已經被淘汰。至20世紀90年代，國外學者創造性地將三元流理論在離心鼓風機上實現應用，部分生產廠商據此設計制造出了單級離心鼓風機產品。相較于羅茨鼓風機和多級低速離心鼓風機，單級離心鼓風機具有效率高、占地面積小、流量調節范圍寬、自動化水平高等優點，現已在全球范圍內得到廣泛應用。
磁懸浮概念于19世紀中葉被提出，歐洲、美國和日本等國家在20世紀60代開始大力開展磁懸浮軸承的研究工作。自20世紀90年代中期，國外開始研究高速磁懸浮電機，相繼出現了永磁同步型磁懸浮電機、開關磁阻型磁懸浮電機、感應型磁懸浮電機等各種類型，主要應用于離心壓縮機。進入21世紀，隨著制造工藝技術的進步、控制理論與智能信息技術的發展，磁懸浮軸承技術趨于成熟，產品的性能也得到了優化和提高。國外生產磁懸浮軸承技術相關產品的公司已有幾十家，如瑞典斯凱孚（SKF）、美國沃喀莎（Waukesha）、瑞士伊貝格（IBAG）、瑞士蘇爾壽（SULZER）、德國路斯特（LTIMOTION）、德國賽特勒斯（ZEITLOS）、 日本精工株式會社（NSK）等公司均有磁懸浮軸承產品在不同領域得到應用。
瑞士蘇爾壽（SULZER）的ABSHST 高速磁懸浮鼓風機從1996 年進入市場，發展到現在已有超過3,000臺設備在世界各地運行。瑞典阿特拉斯·科普柯（AtlasCopco）的ZBVSD+離心式磁懸浮鼓風機功率可達250kW，已經成功應用于食品生產和火力發電煙氣脫硫。國內雖然起步較晚，發展至今也取得了一些達到國際先進水平的研究成果，并涌現出了一批具有市場地位的磁懸浮軸承制造企業。
空氣懸浮鼓風機從90年代末期開始在韓國萌芽，隨著美國航空民用化的開始，航空上的空氣葉輪就被引進到空氣懸浮鼓風機上來。韓國研究院一批專門研究空氣懸浮技術的專家團隊，參與了紐若斯空氣懸浮鼓風機的技術研發，對風機的變頻穩定性、整機散熱性以及工況點效率都進行了提升，將空氣懸浮鼓風機帶到了新的高度。隨著磁懸浮鼓風機的加入以及中國國內大量空氣懸浮鼓風機的涌入，國內出現磁谷科技、海拓濱、億昇、鑫磊、金士頓、章鼓風機等品牌。
總體來說，羅茨鼓風機因?yàn)榻Y(jié)構簡單，技術門檻低，早些年廣泛應用于諸多需要供氣的場合，但此類風機運行能耗高，導致運營成本較高；之后出現了離心葉輪技術，但在未能解決高速驅動的情況下，鼓風機廠商開始采用多級壓縮的方式，來提高風機的效率，這類風機廣泛地應用于中等以上規模的污水處理廠；隨著高速齒輪箱技術的發展，出現了齒輪增速單級離心鼓風機，進一步提高了風機的效率，但齒輪箱造價高，結構復雜，維護成本高，導致這類風機應用并不普遍；此后出現了磁懸浮/空氣懸浮離心式鼓風機，徹底解決了高速驅動、傳動、摩擦損耗、流體效率優化等若干問題，實現了離心式鼓風機效率的最大化；得益于高效流體部件，高速永磁同步電機以及高頻變頻器，磁懸浮/空氣懸浮離心式鼓風機調節范圍廣。
三、行業監管和行業政策
1.行業監管體制和行業主管部門
我國對鼓風機制造行業采取國家宏觀調控和行業自律相結合的監管模式。國家工業和信息化部是行業行政主管部門，主要負責制定并組織實施行業規劃、計劃和產業政策，推進產業結構戰略性調整和優化升級；起草相關法律法規草案，制定規章，擬訂行業技術規范和標準并組織實施，指導行業質量管理工作；統計并發布相關信息；推動重大技術裝備發展和自主創新等工作。
全國風機標準化技術委員會是行業標準化技術歸口單位，主要負責全國透平式風機、通風機、鼓風機、壓縮機和羅茨鼓風機等工業風機方面專業領域標準化工作。
中國通用機械工業協會風機分會是行業自律管理機構，在制定行業規劃、經濟技術政策和行業技術標準、經濟立法等方面向政府部門提出建議，開展國內外市場調研，推動結構調整，協調企業之間生產經營、技術合作、信息共享及行業自律等工作。
目前，政府部門和行業協會對行業的管理僅限于宏觀管理，各企業的生產經營完全基于市場化的方式進行，行業內已形成較為完善的市場化的競爭機制。
2.行業主要法律、法規及政策

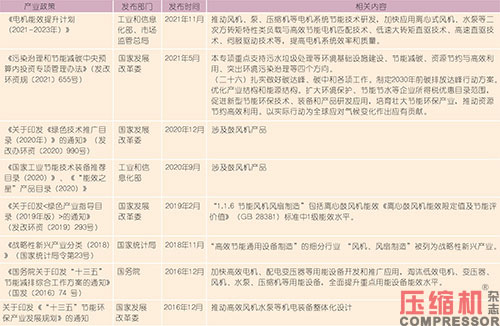

在國家日益重視節能環保產業發展的背景下，高效節能型風機產品受到國家政策的支持和鼓勵，磁懸浮離心式鼓風機產品及技術多次被國家相關部委列為高效節能產品和節能低碳技術。具體而言，目前主要的法律、法規及政策如上表所示。
節能減排作為“十四五”期間我國產業發展的重要戰略目標，隨著“碳達峰”、“碳中和”時間表的提出，各行業對于產業升級改造，淘汰落后產能，提高能源利用效率，實現經濟的綠色可持續發展已提上議事日程。鼓風機作為工業通用設備，在各行業中被廣泛應用，因此鼓風機的能耗效率對于該行業的節能減排目標具有重大意義。
新型鼓風機作為新一代節能高效的先進設備，在國家大力提倡節能減排，綠色發展的政策環境之下必然會有廣泛的應用。一方面在新增的建設項目中，大量企業為了達到節能環保的目標將優先采用能耗低、效率高的設備，磁浮/空浮離心式鼓風機將在市場競爭中獲得優勢地位；另一方面，我國原有的傳統風機市場在節能環保的政策壓力之下面臨著升級改造，存量設備改造市場為發行人的產品應用提供了廣闊的市場空間。
<注：本文未完待續，更多精彩見下期——>
來源：本站原創
