【壓縮機網】離心式壓縮機是一種利用葉輪的高速旋轉來提高氣體壓力的轉動設備, 氣體的升壓過程主要在葉輪和擴壓器內完成。離心壓縮機組目前主要依賴于進口，所以購買成本非常高。為了能夠減輕成本壓力，必須對壓縮機組的故障檢測和修復非常重視，防止其出現大的故障。但是在實際的生產過程中，由于壓縮機組經常會工作在高溫和振動的狀態下，所以故障出現頻率較高，必須找到故障的原因和處理方式，這樣才能夠更好的減少設備故障，保障壓縮機組的可靠運行。

　　離心式壓縮機在工作的過程中受到溫度變化的影響較大，容易因為溫度的升高造成系統故障。在檢測設備故障的過程中，主要通過檢測設備的振動等狀況來獲得，在這個過程中振動的幅度變化較為明顯。壓縮機組在運行的過程中軸承的運行狀態可能會造成不規律的振動現象，因為壓縮機在轉動過程中，如果壓縮機軸承出現了問題，會使得壓縮機組出現不同程度的振動現象，要通過對振動頻率和參數的分析來判斷壓縮機組出現問題的原因。

　　蘭州石化公司動力廠空分車間12#離心壓縮機組是美國某公司設計制造的一種高效無油的離心式壓縮機，具有恒壓控制和故障自動檢測功能，運行可靠，操作方便，自動化程度高，適合于用風量較大且連續長周期運行的工況。

　　一、故障現象

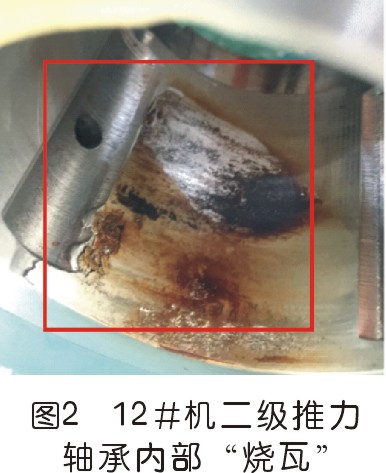

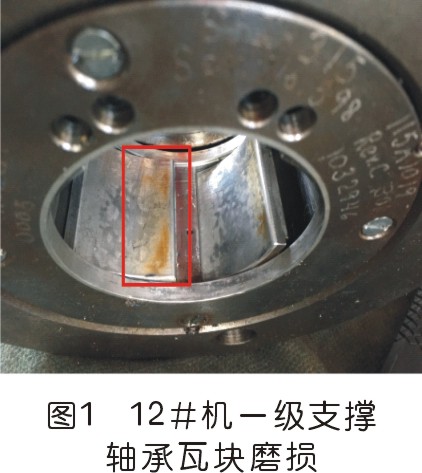

　　該機在2019年5月31日開機試車過程中，二級振動狀態檢測時出現一倍頻率高的現象，振動超過28μm，達到聯鎖后，停機。經拆檢后，發現12#機一級支撐軸承瓦塊磨損（圖1所示）、12#機二級推力軸承內部“燒瓦”（圖2所示）。

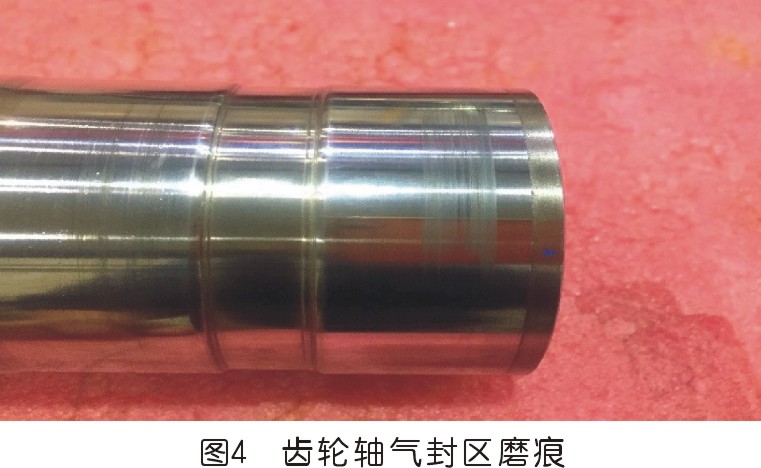

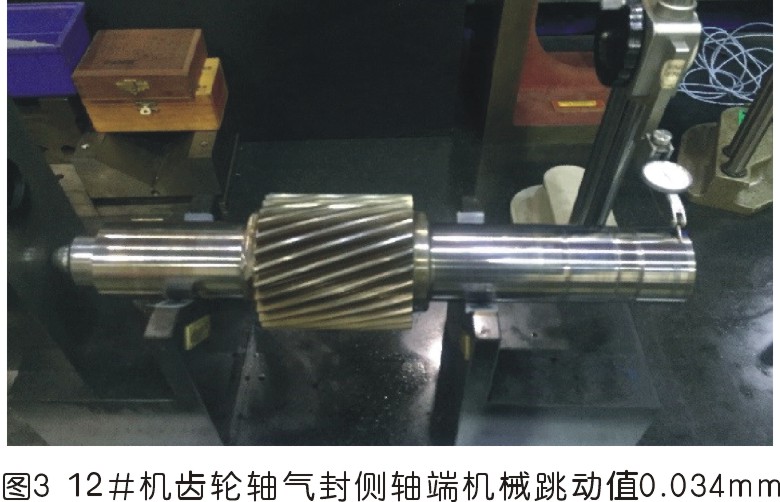

　　經該壓縮機公司檢測，12#機齒輪軸氣封側軸端機械跳動值超標， 測量值為0.034mm，軸發生彎曲（圖3所示），齒輪軸氣封區磨痕（圖4所示）。

　　二、故障原因

　　（一）一級振動高原因分析

　　12#機于2017年更換推力軸承后，一級振動高故障未得到消除。在對支撐軸承進行拆檢后發現瓦塊合金表面有明顯磨損痕跡，且在更換支撐軸承后一級振動恢復正常值，可判斷支撐軸承內部瓦塊合金表面磨損造成軸間隙增大是導致一級振動高的主要原因。

　　（二）二級振動高原因分析

　　1、二級推力軸承故障原因分析

　　2017年對12#機二級推力軸承進行了國產化改造試驗，之后該機二級振動運行值一直在26un左右（28um報警）。在拆檢推力軸承后發現軸承內部合金表面有嚴重“燒瓦”情況。通過拆檢后分析，二級推力軸承為國產改造，且長時間在振動較高情況下運行，軸承合金老化，在機組啟動瞬間較高的沖擊力是造成二級推力軸承故障的主要原因。

　　2、二級振動高原因分析

　　針對2019年5月31日對12#機開機試車進行二級振動狀態檢測時出現一倍頻率高的現象，初步分析為轉子動平衡破壞造成，之后將二級轉子拆除返廠進行檢測，根據廠家分析，造成二級振動升高的原因有：

　　①轉子軸彎曲；

　?、谵D子軸測振區電跳動值超標；

　?、坜D子軸和葉輪的連接三角圓弧面存在損傷，配合松動。

　　通過以上判斷，造成12#機二級轉軸與葉輪存在長期運行磨損、彎曲變形情況，葉輪清洗后導致動平衡破壞是造成二級振動升高的主要原因。

　　三、預防措施

　?。ㄒ唬┮?2#機二級轉軸磨損、彎曲變形嚴重，廠家無法維修，建議報廢，更換新的備件。隨后，空分車間對存在損傷的二級轉子組件進行采購與安裝，并與廠家索要二級轉子動平衡檢測、處理過程相關報告或數據，通過與蘭州石化設備維修公司動平衡試驗數據對比，從而為日后在設備維修公司做動平衡提供參照。

　　（二）通過輔助設備降低工作溫度。針對機組內部水溫和油溫過高的問題，可以通過增加外部的輔助設備為機組進行降溫，這樣可以使得壓縮機組在工作過程中能夠始終穩定在可控溫度范圍。一旦溫度超過標準，可以增加水循環或者散熱系統的功率，確保壓縮機組能夠保證溫度的穩定性。比如可以通過供水車間內的風機提高機組的散熱效率，將壓縮機組的水溫和潤滑油的溫度降到正常范圍。

　?。ㄈ└鼡Q內部潤滑油等物質，保證系統運行的穩定性在機組內部的潤滑油使用時間過長之后，內部會產生大量的細碎金屬顆粒，這些顆粒在機器內部經過摩擦之后極易升溫，造成潤滑油溫度過高。同時顆粒的增加也會增加設備的磨損率，機器部件之間的磨損增加會造成設備器件的溫度在短時間內升高。所以在潤滑油使用一段時間之后需要進行及時的更換。

　　綜上所述，振動故障給壓縮機運行帶來極大的危害。離心式壓縮機組的故障預防在工業生產過程中是非常重要的，因為它是保證壓縮機組運行的關鍵。同時由于較高的成本，也需要保證其使用過程中的穩定性。但是因為壓縮機組通常工作在高溫和振動環境中，出現故障概率較高，所以針對該壓縮機組故障檢測工作和管理尤為重要。通過科學的檢測技術和合理的故障處理機制能夠減小起故障的可能性，確保設備的正常運行。

　　參考文獻

　　[1］王建明.離心式壓縮機組的故障診斷及處理探析[J].中國化工貿易，2015,7(26).

　　[2] 王光明，范美丹.離心式壓縮機組的故障診斷及處理[J].山東工業技術，2017,(10)

　　[3] 莫才頌，林榮雄.離心式壓縮機組振動原因分析及處理[J].軸承，2013,(4)

　　[4] 施俊俠，王大成，黃斌.離心式壓縮機的振動故障分析［J］.風機技術，2003

　　作者簡介

　　周富俊，男，甘肅景泰人，1997年7月參加工作，工程師，一直從事離心壓縮機運行維護工作。
