【壓縮機網】壓縮空氣是與水、電和蒸汽齊名的工業第四大能源，全球工業國家總發電量的約10%被用在壓縮空氣系統之中。壓縮空氣系統主要由空氣壓縮機、儲氣罐、干燥機、過濾器、輸氣管道和閥門等組成。壓降是影響壓縮空氣系統效率和壓力穩定性的眾多問題之一，也是生產一線經常遇到的實際情況之一。

　　什么是壓降？

　　壓降（pressure drop）即壓力下降，一般表示流體在管道中流動時由于能量損失而引起的壓力降低。壓縮空氣系統中的流體即為空氣，當然，如果壓縮介質是其它工藝氣體也同樣適用。

　　壓縮空氣壓降是指從壓縮機排氣口到實際用氣點的氣壓降低，也稱為壓損、壓力差異等。當壓縮空氣通過后處理（比如干燥機、儲氣罐、過濾器等）和分配系統（比如管道、閥門等）時會發生壓降。

　　壓縮空氣系統的壓降通常由管道系統自身的阻力或泄漏造成的壓降和因用氣量增大導致的供氣不足造成的壓降構成。

　　壓降產生的原因

　　壓縮空氣系統中任何類型的阻塞、限制都會導致氣流阻力并產生壓降，理論上來說，壓降不可避免。系統壓降產生最為明顯的原因是供氣量不能滿足用氣需求，可能是由于需要壓縮空氣的設備太多、壓縮機選型太小或者泄露。氣壓損失最直接的原因是壓縮空氣與管道內壁摩擦形成阻力，管道直徑越大，在管道中央集聚的空氣越多，在管內的摩擦阻力就越??；反之，則阻力越大，壓降越大。

　　氣壓降或氣壓損失與以下因素有關：排氣量、初始?xì)鈮?、管體類型、管路長度、系統中的閥門、接頭和折彎的數量等。

　　在壓縮空氣系統的供應側，空氣/潤滑油分離器、后冷卻器、油水分離器、干燥器和過濾器是導致顯著壓降的主要部件；在分配系統中，最高壓降通常出現在以下部位，包括管徑過小或有泄漏的管道、接頭、閥門、過濾器、調節器和潤滑器等處。

　　壓降過大的危害

　　業界一般認為在0.7MPa范圍內，排氣壓力每增加1公斤，全流量下的能耗將增加約7%。但實際上，高于需要的壓力還會產生更多能源浪費。比如提高壓縮機排氣壓力會增加各種不受控制用途的額外氣體損耗，包括泄漏、排污等。囊括了以上能源浪費之后，系統壓力每增加1公斤，總能耗增加可能飆升至12%左右。因此，最大限度地減少系統所有部件之間的氣壓差異是我們不斷追求的理想狀態。

　　壓降的計算

　　理論上，一個設計合理、狀態良好的壓縮空氣系統的壓降應該遠低于壓縮機排氣壓力的10%，因?yàn)檫^大的壓降會導致能耗過高和無法滿足用氣需求。

　　壓縮空氣系統中，壓降和管道長度正相關。為了計算管道長度和壓力損失，使阻力損失最小而投資最經濟，我們可以使用以下公式進行簡單計算：

　　△p=450q1.85L/(d5p)

　　式中：△p——壓力降；

　　q——容積流量(L/s)；

　　d——管子內徑；

　　L——管子長度；

　　p——排氣壓力(絕壓)(bar)(a)

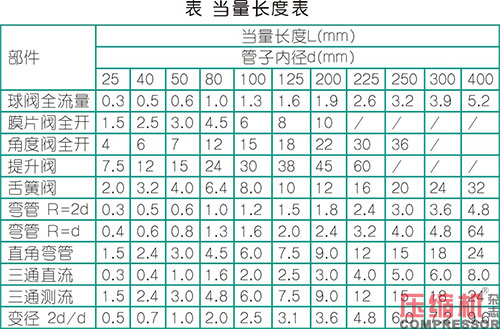

　　需要注意的是，由管道各部件（供氣管、分配管和豎管）統計出的管道長度，必須加上閥門、彎管、接頭等的當量長度進行修正（修正系數見上表）。計算時已知容積流量、壓力、許可壓力降和管道修正長度，然后根據最近的數值，為輸氣系統選用一個較大的標準管道。

　　如何應對壓降問題？

　　由于壓降將導致能源成本增加和系統壓力變化，對生產活動產生不利影響，因此我們需要積極解決壓降問題。

　　1.重視系統整體性

　　壓降產生的原因多種多樣，壓降過大往往是數個原因相互糾纏，互相影響。因此需要對壓縮空氣系統的整體性加以考慮。比如要重視空氣過濾和干燥設備的維護保養，以減少水分對管道腐蝕；選擇額定條件下壓降盡可能低的后冷卻器、分離器、干燥器和過濾器；

　　選用在最低壓差下仍然具有最佳性能特征的壓力調節器、潤滑器、軟管和連接件等，這些組件的大小必須根據實際流量而不是平均流量來確定。通過正確選型，盡量減少減壓閥的使用。

　　2.關注輸氣管道

　　（1）管道尺寸選擇

　　眾所周知，壓縮空氣流速越大，阻力越大，能量損失就越大。當壓力一定的情況下，流速與管徑成反比。所以，為了降低氣體阻力和壓降，管徑選擇就非常重要。

　　一般建議連接空壓機排氣口與總管的管徑尺寸應使管內的空氣速度不超過6m/s，以便將來擴展；總管尺寸應控制空氣速度不超過9m/s，以最大限度地減少壓降。

　　避免來自壓縮機的空氣以90度的角度進入總管，而應以與流動方向成45度角的方式進入總管，并且盡量使用寬半徑彎頭。

　?。?）合理選擇配件

　　從壓縮空氣供氣點到用氣點的最大壓降出現在流量和溫度最高時，因此應根據這些條件選擇系統組件。選擇過濾器時，不可一味貪圖便宜，除了規格符合之外，也要根據所用工況考慮濾芯的負載能力。如果污物過多或負載能力不匹配，會導致濾芯結構破壞，壓差過大或者過濾質量不達標。

　?。?）合理設置壓力監測點

　　壓降存在于壓縮空氣系統的每個重要流程之中，因此，我們不可能只通過一組壓力檢測點就一勞永逸的監測到所有關鍵點的壓降值。正確的診斷需要在系統的不同點進行壓力測量，以識別導致過度壓降的組件。這可以避免在應更換濾芯或增加過濾調節器尺寸時而換管道。

　　空氣壓縮機的壓力信號通常位于壓縮機組的排放口，當信號位置移動到壓縮空氣干燥器和過濾器的下游以實現整個壓縮系統的通用信號時，必須降低控制范圍的壓力設置，以允許干燥器和過濾器中存在的實際和可能增加的壓降；多機組時還必須采取措施防止超過系統中每個壓縮機的最大允許排氣壓力。

　?。?）提高排氣壓力

　　通過增加輸入來糾正壓力差異是終極選項，但也是最后的選項。提高系統壓力會增加額外氣耗，例如泄漏、排污處的壓縮氣體損失，大大增加了能源消耗。與其增加壓縮機排氣壓力，不如尋求替代解決方案，例如優化管路、勤做保養來降低壓降。
