【壓縮機網】儲氣罐的主要作是緩沖壓縮空氣，平衡系統壓力，也稱氣容。由于其下進上出的結構以及進氣口沿切線方向氣流的設計，還有分離去除冷凝水的作用。所以在壓縮空氣系統中儲氣罐通常是不可缺少的設備，是后處理中工序的重要一環。本文具體介紹其用途和計算方法，以及一種較特殊的應用。

　　一、儲氣罐的3種用途

　　1.空氣儲存，保持壓力穩定：在壓縮空氣系統中，為平衡系統壓力，保持氣壓波動相對柔和，相當于彈性罐。如圖一。

　　2.分離和排放冷凝水：壓縮空氣流經儲氣罐，流速會大大降低，冷凝水析出下沉，會有效排除冷凝液及微小顆粒物，加上有效的排水，保障后續的壓縮空氣處理工藝，可靠維持壓縮空氣的品質。如圖二。

　　3.特定設備前端專用穩壓：此類應用通常在用氣末端，特征是在氣罐前安裝有止逆閥。由于失去反向彈性，這部分氣容量不計入總系統氣容，其作用是可以有效保持儲氣罐后設備的壓力穩定，也稱穩壓氣罐或隔離氣罐。特別強調，該應用不建議用在空壓機出口端，適用于用氣末端或分布式間歇性用氣終端，特別適用于由于管網中局部氣流速度大、壓降大、用氣干擾大，管道改造難度大，供氣端能力充足的工況。如圖三。

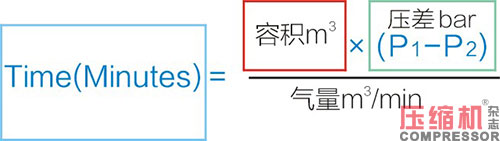

　　二、儲氣罐即氣容（容積）的計算公式（管路氣容忽略）和3個案例

　　1、空壓機總系統計算案例

　　一臺10m3/min壓縮機和2m3儲氣罐組成了一套系統用氣狀態，壓縮機加載狀態下 15秒內系統壓力上升了1bar，此時用氣量是Xm3/min？

　　答案：(10-X)=2*1/0.25X=2m3/min（15秒 為0.25分鐘）

　　2、特定穩壓計算案例

　　一組設備間歇性用氣，用氣時氣量 0.8m3/min，時間為1.5分鐘，下次用氣前系統壓力會恢復。由于其他用氣的干擾及管路的限制等，會導致設備前壓力下降2bar，進而設備報警，產品質量不可靠，此設備進氣壓降要求控制在1bar比較理想。假設設備前端安裝特定穩壓2m3儲氣罐（進氣端安裝止逆閥），同樣工況，壓降是Y多少？

　　答案：1.5=2Y/0.8   Y=0.6bar（符合設備用氣條件，并且不需要增加空壓機或增壓設備或抬高整個管網壓力等）

　　3、儲氣罐沖壓時間計算

　　總有朋友問多少流量的空壓機配套多少容量的儲氣罐合適，這需根據現場具體情況而定，沒有定式，通常是空壓機流量的1/10選配。計算方法如上公式：例如10立方流量的空壓機Z時間可以將2m3的儲氣罐充滿到8 bar？

　　答案：Z=2*8/10   Z=1.6分鐘

　　壓縮空氣系統末端間隙性用氣壓力不夠的情況會經常發生，符合條件的前提下，經計算，可以選擇采用簡單又節能的解決方案，即特定設備前端安裝止逆閥加專用穩壓儲氣罐。希望此文可以給大家多一種選擇和技術交流。
