【壓縮機網】壓縮空氣系統的冷凝液管理的重要性，體現在安全與節能兩個方面：

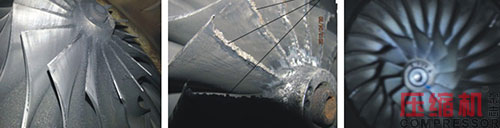

　　一、安全方面：壓縮空氣系統中大量的冷凝液排放點，通常是不間斷運行，巡檢困難。有時不知道哪個點堵上，或者長期不排水或長期排水，造成液態水逃逸到后道工序，從而形成壓縮空氣系統的儲氣罐變水罐、管路液擊、末端含水量大等現象。對于空壓機而言，可能會造成冷卻器腐蝕或爆裂。冷凝液倒流還可能造成空壓機主機不可逆磨損，多級壓縮的空壓機可能會造成后級的液擊，嚴重影響設備的可靠性及壽命，類似案例如下圖。

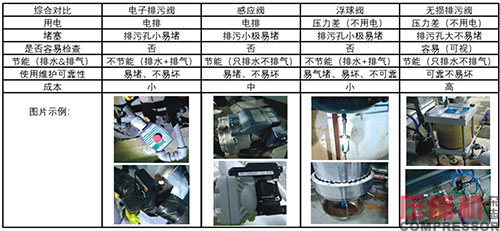

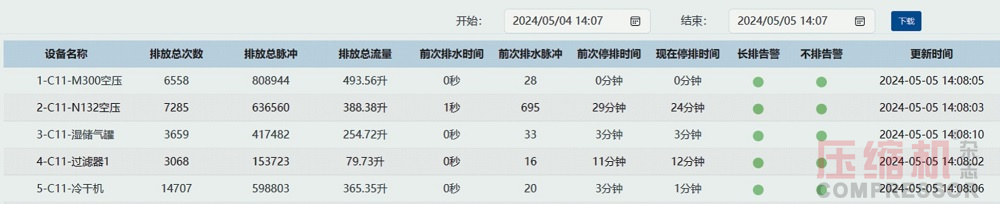

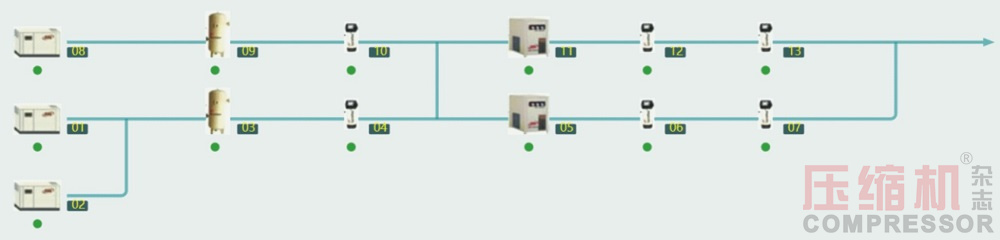

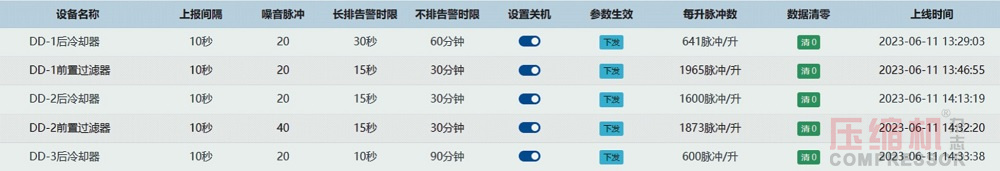

　　冷凝液排放閥的種類及特點見下表，任何形式的排污閥都有可能發生故障。如果應用物聯網管理加哨兵模式，即單點設定長排報警、不排報警，可有效實行長效管理，確保安全。

　　二、節能方面：下文研究分析的是目前用戶大量使用的普通電子排污閥，型號為4分接口，實際閥芯通徑約4毫米。由于具體排放數據與現場排污閥口徑、型號、閥的過濾器臟堵程度、管路口徑大小、彎頭多少、管路長度不同、系統內部光潔程度、背壓、設定的排放間隔和排放時間參數，及天氣溫濕度變化、系統壓力等，均有密切的關系，所以從業者必須重視每個現場排污點工況的較大差異。本案例選取比較典型的一個排污點。

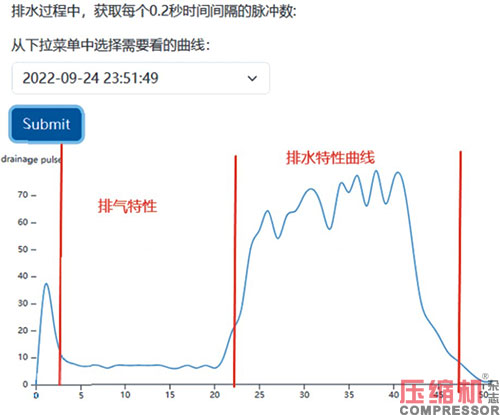

　　1、在線測得排污閥排水及氣的特性曲線：

　　2、由于水是不能被壓縮的，所以排污閥排氣的流量和時間決定了能源的浪費量：

　　A、案例現場實測電子排污閥排放空氣流量平均為15L/S（如圖2）；

　　B、平均設定值為每2.5分鐘排放10秒（參考左圖特性曲線每次約排氣5秒）；

　　C、成品壓縮空氣加權管理及維修參考平均價格：0.15元/每立方米

　　D、該點每天（24小時）浪費：（15/1000*60）*（5*60/2.5/60）*24*0.15=6.48元/天

　　所以，該類排污點如改為有遠程監控管理的無損排污方式，可確保安全與節能，浪費的量即為節能量，集成改造可以加強系統節能和管理。

　　冷凝液的排放管理通常可能會被忽視，此文希望引起大家的重視和技術交流。
