【壓縮機網】冷干機是冷凍式干燥機的簡稱，屬于氣動系統中的氣源處理元件。冷干機是通過冷媒制冷技術，利用冷媒與壓縮空氣進行熱交換，把壓縮空氣冷卻至2～10℃的范圍，使壓縮空氣中的水蒸氣凝結成液滴，通過自動排水閥排出，達到干燥壓縮空氣的目的。



　　熱交換器和蒸發器都是冷干機主要的換熱部件。熱交換器和蒸發器一般為列管式，由殼體和內膽組成，內膽由一簇紫銅管組成。熱交換器在冷干機里的主要作用是“回收”被蒸發器冷卻后壓縮空氣所攜帶的冷量，并用這部分冷量來冷卻攜帶大量水蒸氣的較高溫度的壓縮空氣，從而減輕冷干機制冷系統的熱負荷，達到節約能源的目的。



　　在蒸發器中，從熱交換器流出的經過預冷卻的壓縮空氣在殼層沿折流板上下流動，制冷劑在管內流動，壓縮空氣被強制冷卻，其中大部分水蒸氣凝結成液態水排出機外，從而使壓縮空氣得到干燥。



　　目前市面上大部分冷干機的蒸發器和熱交換器都是由碳鋼殼體和銅管構成，而這兩個部件又長期工作在潮濕的環境中，即使采取了鈍化處理、噴防銹紅丹等措施，還是避免不了會生銹腐蝕，從而產生泄漏。其次原有管殼式蒸發器熱交換器總成換熱效率較低，通過增加換熱面積達到較好的換熱效果，造成換熱器體積較大，整機體積也跟著較大。

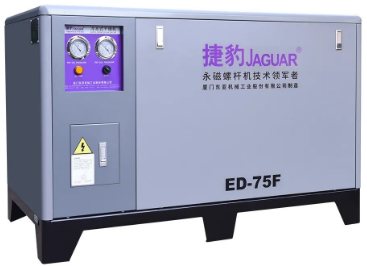

　　捷豹新型冷干機采用鋁制板翅式蒸發器熱交換器，整體采用鋁合金制造，避免碳鋼管的腐蝕問題，蒸發器熱交換器集成一體，結構緊湊，單位體積內的換熱面積比一般管式換熱器提高5到10倍，大大減少蒸發器熱交換器的占用空間，可以縮小整機尺寸。蒸發器熱交換器芯，內部通過折流分離，濾網過濾組合，多道工序，保證壓縮空氣中的液態水高效分離，防止水分二次蒸發，影響出口壓力露點。通過優化內部流道，有效降低壓損，克服板翅式換熱器壓損較大的缺點，滿足冷干機對壓損的要求。

來源：捷豹永磁螺桿機
